Cara Menata Jalur Pipa Ring Blower agar Tekanan Udara Tetap Stabil

Tekanan udara yang stabil merupakan salah satu faktor penting agar sistem ring blower dapat mendukung proses produksi secara konsisten. Ketika tekanan berubah-ubah atau tidak mampu mencapai titik penggunaan tertentu, performa mesin dapat menurun dan kualitas proses menjadi kurang optimal.

Jalur pipa ring blower perlu ditata dengan ukuran pipa yang sesuai, panjang jalur yang terkendali, sedikit belokan tajam, dan pembagian cabang yang seimbang. Tekanan juga perlu diukur pada titik terjauh karena tekanan di dekat ring blower belum tentu sama dengan tekanan yang diterima mesin.

Mengapa Penataan Jalur Pipa Memengaruhi Tekanan Ring Blower?

Udara dari ring blower akan kehilangan sebagian tekanan ketika melewati pipa, sambungan, belokan, filter, dan percabangan. Semakin panjang serta rumit jalurnya, semakin besar kemungkinan tekanan yang diterima mesin menjadi lebih rendah.

Faktor yang menyebabkan tekanan menurun:

Jalur pipa terlalu panjang
Diameter pipa terlalu kecil
Terlalu banyak belokan
Perubahan ukuran pipa secara mendadak
Banyak sambungan yang tidak rapat
Pembagian cabang tidak seimbang
Filter mulai tersumbat
Selang tertekuk
Terlalu banyak titik menggunakan udara secara bersamaan
Kapasitas ring blower tidak sesuai dengan kebutuhan sistem

Tekanan yang terbaca normal pada outlet ring blower tidak selalu menunjukkan bahwa tekanan di ujung jalur juga normal. Pengukuran perlu dilakukan pada beberapa titik untuk melihat penurunan tekanan sepanjang pipa.

Catat Kebutuhan Udara di Setiap Titik Produksi

Penataan pipa harus dimulai dengan mengetahui kebutuhan tekanan dan aliran udara setiap mesin. Tanpa data tersebut, udara dapat lebih banyak mengalir ke titik yang paling dekat, sedangkan mesin yang lebih jauh menerima tekanan lebih rendah.

Data yang perlu dicatat:

Nama mesin atau proses
Fungsi udara pada mesin
Tekanan yang dibutuhkan
Volume aliran udara
Durasi penggunaan
Waktu mesin beroperasi
Kemungkinan penggunaan bersamaan
Jarak dari ring blower
Ukuran inlet mesin
Batas minimum tekanan operasional

1. Bedakan Kebutuhan Tekanan dan Aliran Udara

Tekanan dan aliran udara merupakan dua parameter yang berbeda meskipun sering dianggap sama dalam praktik sehari-hari. Memahami perbedaannya penting agar sistem ring blower dapat dirancang sesuai kebutuhan proses.

Tekanan menunjukkan kekuatan dorongan udara, sedangkan aliran menunjukkan jumlah udara yang dialirkan dalam waktu tertentu. Mesin dapat tetap mengalami masalah meskipun tekanan terlihat cukup apabila volume udara yang diterima tidak sesuai kebutuhan.

2. Identifikasi Titik yang Beroperasi Bersamaan

Selain mengetahui kebutuhan setiap mesin secara individu, penting juga untuk memahami pola penggunaan udara selama proses produksi berlangsung. Informasi ini membantu memperkirakan kebutuhan udara total yang harus disediakan oleh sistem pada kondisi tertentu.

Periksa apakah:

Seluruh mesin digunakan pada satu shift
Sebagian mesin beroperasi bergantian
Terdapat jam produksi dengan penggunaan tertinggi
Ada titik yang hanya digunakan sesekali
Mesin baru akan ditambahkan pada jalur yang sama

Sebelum melanjutkan ke tahap penentuan ukuran pipa, data kebutuhan udara dapat dirangkum dalam tabel berikut agar lebih mudah dianalisis.

Titik Penggunaan	Kebutuhan Tekanan	Kebutuhan Aliran	Durasi Operasi	Digunakan Bersamaan
Mesin A	…	…	…	Ya/tidak
Mesin B	…	…	…	Ya/tidak
Bak aerasi	…	…	…	Ya/tidak
Mesin baru	…	…	…	Rencana

Tentukan Ukuran Pipa Berdasarkan Kebutuhan Aliran

Ukuran pipa perlu disesuaikan dengan kapasitas aliran ring blower, panjang jalur, jumlah cabang, dan kebutuhan mesin. Pipa yang terlalu kecil dapat meningkatkan hambatan dan membuat tekanan turun sebelum udara sampai ke titik penggunaan.

Pemilihan diameter pipa merupakan salah satu faktor yang paling berpengaruh terhadap stabilitas tekanan dalam sistem ring blower. Ukuran yang sesuai membantu menjaga aliran udara tetap lancar sekaligus mengurangi pressure drop sepanjang jalur distribusi.

1. Hindari Menentukan Diameter Pipa Hanya dari Ukuran Outlet

Ukuran outlet ring blower memang menjadi salah satu referensi awal dalam perancangan sistem, tetapi tidak boleh dijadikan satu-satunya dasar untuk menentukan diameter pipa distribusi. Kebutuhan sistem secara keseluruhan tetap harus diperhitungkan agar aliran udara dapat menjangkau seluruh titik penggunaan dengan baik.

Pertimbangkan juga:

Total panjang jalur
Jumlah mesin
Jumlah cabang
Kebutuhan aliran maksimum
Kemungkinan ekspansi
Kecepatan udara dalam pipa
Penurunan tekanan yang masih dapat diterima

2. Perhatikan Pipa Utama dan Pipa Cabang

Pipa utama dan pipa cabang memiliki fungsi yang berbeda dalam sistem distribusi udara. Karena itu, ukuran pipa pada masing-masing bagian tidak selalu harus dibuat sama.

Pipa utama membawa total aliran menuju beberapa titik penggunaan, sedangkan pipa cabang hanya melayani kebutuhan udara pada satu atau beberapa mesin tertentu. Karena itu, ukurannya perlu disesuaikan dengan kebutuhan aliran pada bagian yang dilayani agar distribusi udara tetap efisien.

3. Hindari Penyempitan Mendadak

Perubahan ukuran pipa perlu direncanakan dengan baik agar tidak menimbulkan hambatan aliran yang berlebihan. Penyempitan yang terjadi secara tiba-tiba dapat mengganggu distribusi udara dan meningkatkan kehilangan tekanan di dalam sistem.

Perubahan diameter secara tiba-tiba dapat menambah hambatan aliran. Gunakan sambungan transisi yang sesuai agar perubahan ukuran pipa berlangsung lebih bertahap.

Sebagai tambahan, penentuan diameter pipa sebaiknya mengikuti perhitungan teknis dan rekomendasi produsen ring blower karena setiap sistem memiliki kebutuhan tekanan serta aliran berbeda.

Buat Jalur Pipa Sepraktis dan Sependek Mungkin

Jalur yang lebih pendek dan langsung membantu mengurangi hambatan udara. Penataan sebaiknya menghindari pipa berputar mengelilingi area produksi jika tersedia rute yang lebih sederhana dan aman.

Hal yang perlu diperhatikan:

Jarak ring blower ke mesin terjauh
Rute pipa utama
Posisi dinding dan struktur bangunan
Jalur lalu lintas operator
Akses untuk maintenance
Risiko pipa tertabrak
Area bersuhu tinggi
Kemungkinan mesin dipindahkan
Rencana penambahan titik penggunaan

1. Tempatkan Ring Blower Mendekati Pusat Kebutuhan

Posisi pemasangan ring blower dapat memengaruhi efisiensi distribusi udara ke seluruh area produksi. Penempatan yang tepat membantu mengurangi panjang jalur dan membuat pembagian udara menjadi lebih seimbang.

Jika satu ring blower melayani beberapa mesin, posisinya dapat dipertimbangkan mendekati pusat area penggunaan agar panjang jalur ke setiap titik tidak berbeda terlalu jauh.

2. Hindari Jalur Memutar yang Tidak Diperlukan

Jalur pipa yang terlalu berliku dapat menambah hambatan aliran sekaligus meningkatkan kebutuhan material instalasi. Karena itu, rute distribusi udara sebaiknya dibuat sesederhana mungkin tanpa mengganggu keselamatan dan aktivitas produksi.

Jalur memutar dapat:

Menambah panjang pipa
Menambah jumlah sambungan
Memperbesar risiko kebocoran
Menambah penurunan tekanan
Menyulitkan pemeriksaan

3. Sisakan Akses untuk Pemeriksaan

Sistem distribusi udara perlu dirancang agar tetap mudah diperiksa dan dirawat setelah instalasi selesai. Jalur yang terlalu rapat atau sulit dijangkau dapat menyulitkan proses inspeksi ketika terjadi gangguan. Pipa, valve, filter, dan sambungan perlu tetap mudah dijangkau agar kebocoran atau penyumbatan dapat diperiksa tanpa membongkar banyak bagian mesin.

Buat peta jalur udara yang mencantumkan panjang setiap segmen dan titik sambungan. Peta ini memudahkan tim teknik mengenali bagian jalur yang paling berpotensi menyebabkan penurunan tekanan.

Kurangi Belokan Tajam dan Sambungan yang Berlebihan

Setiap belokan dan sambungan menambah hambatan pada aliran udara. Semakin tajam belokannya, semakin besar gangguan aliran yang dapat terjadi.

Selain panjang jalur, bentuk dan jumlah komponen pada pipa juga memengaruhi performa distribusi udara. Belokan tajam dan sambungan yang terlalu banyak dapat meningkatkan hambatan aliran sehingga tekanan lebih cepat turun sebelum mencapai titik penggunaan.

1. Gunakan Belokan dengan Radius yang Lebih Halus

Arah aliran udara sebaiknya diubah secara bertahap agar kehilangan energi dapat diminimalkan. Belokan yang dirancang dengan radius lebih besar biasanya memberikan hambatan yang lebih rendah dibandingkan perubahan arah yang terlalu tajam.

Belokan yang lebih halus membantu udara berubah arah tanpa kehilangan terlalu banyak energi dibandingkan belokan tajam.

2. Hindari Terlalu Banyak Sambungan Pendek

Penggunaan banyak potongan pipa pendek sering kali dilakukan untuk menyesuaikan kondisi lapangan. Namun, semakin banyak sambungan yang digunakan, semakin besar pula potensi masalah yang dapat muncul selama operasional.

Penggunaan banyak potongan pipa pendek dapat:

Menambah risiko kebocoran
Membuat permukaan dalam tidak rata
Menambah hambatan aliran
Menyulitkan proses inspeksi
Memperbesar kebutuhan maintenance

3. Periksa Posisi Selang Fleksibel

Selang fleksibel sering digunakan untuk mempermudah pemasangan dan meredam getaran. Meskipun demikian, pemasangannya tetap perlu diperhatikan agar tidak menjadi sumber hambatan tambahan pada sistem.

Selang fleksibel tidak boleh:

Tertekuk
Terjepit mesin
Terlalu panjang
Menggantung tanpa penyangga
Memiliki lekukan tajam
Menyentuh permukaan panas

Gunakan Manifold untuk Membagi Aliran Udara

Manifold membantu membagi aliran dari satu jalur utama ke beberapa cabang secara lebih teratur. Sistem ini memudahkan pemasangan valve, pengukuran, dan penyesuaian aliran pada setiap mesin.

1. Tempatkan Manifold di Lokasi yang Mudah Diakses

Posisi manifold perlu dipilih dengan mempertimbangkan kemudahan pemeriksaan dan pengaturan sistem. Lokasi yang mudah dijangkau akan mempermudah proses maintenance maupun penyesuaian distribusi udara ketika diperlukan.

Manifold sebaiknya:

Dekat dengan kelompok mesin
Tidak terhalang peralatan
Mudah diperiksa
Memiliki ruang untuk valve
Memiliki label untuk setiap cabang
Terlindung dari benturan

2. Gunakan Valve pada Setiap Cabang

Valve memberikan fleksibilitas dalam pengaturan sistem distribusi udara. Dengan adanya valve pada setiap cabang, aliran dapat diatur sesuai kebutuhan tanpa harus mengganggu seluruh sistem.

Valve membantu:

Menutup cabang yang tidak digunakan
Mengatur pembagian udara
Mengisolasi mesin saat maintenance
Mendeteksi cabang bermasalah
Mencegah seluruh sistem harus dihentikan

3. Jangan Menutup Valve secara Sembarangan

Pengaturan valve harus selalu disesuaikan dengan kebutuhan sistem dan hasil evaluasi teknis. Jika posisi valve diubah secara sembarangan, distribusi udara ke seluruh cabang instalasi akan terganggu. Selain itu, menutup atau membatasi aliran udara secara tidak terkontrol juga berisiko mengubah kondisi kerja serta performa dari ring blower.

Berikan label kebutuhan tekanan dan posisi valve normal pada setiap cabang. Dengan begitu, operator tidak hanya mengetahui nama mesin, tetapi juga kondisi pengaturan yang seharusnya.

Seimbangkan Pembagian Udara antara Mesin Dekat dan Mesin Jauh

Titik yang paling dekat dengan ring blower cenderung menerima aliran lebih mudah dibandingkan titik yang jauh. Karena itu, pembagian cabang perlu diatur agar seluruh mesin menerima udara sesuai kebutuhannya.

Dalam sistem distribusi udara yang melayani banyak mesin, jarak dari ring blower dapat memengaruhi jumlah udara dan tekanan yang diterima setiap titik penggunaan. Jika tidak dilakukan penyesuaian, mesin yang berada dekat dengan sumber udara dapat menerima aliran lebih besar dibandingkan mesin yang berada di ujung jalur.

1. Ukur Tekanan pada Setiap Cabang

Pengukuran tekanan perlu dilakukan di beberapa lokasi agar kondisi distribusi udara dapat dievaluasi secara menyeluruh. Pengukuran pada satu titik saja sering kali tidak cukup untuk menunjukkan apakah seluruh sistem bekerja dengan baik.

Jangan hanya mengukur:

Tekanan di outlet ring blower
Tekanan di pipa utama
Tekanan pada mesin terdekat

Tambahkan pengukuran pada:

Cabang tengah
Cabang paling jauh
Mesin dengan kebutuhan tertinggi
Titik setelah filter
Titik setelah banyak belokan

2. Bandingkan Kondisi Satu Mesin dan Semua Mesin Aktif

Kondisi distribusi udara dapat berubah ketika jumlah mesin yang menggunakan udara bertambah. Oleh karena itu, pengujian perlu dilakukan dalam beberapa skenario operasional yang berbeda.

Pengujian dilakukan ketika:

Hanya satu mesin menggunakan udara
Beberapa mesin digunakan bersamaan
Semua cabang digunakan
Mesin dengan kebutuhan terbesar dinyalakan
Mesin terjauh beroperasi

3. Atur Aliran Berdasarkan Kebutuhan, Bukan Berdasarkan Jarak

Tujuan utama sistem distribusi udara adalah memastikan setiap mesin memperoleh udara sesuai kebutuhan prosesnya. Karena itu, pengaturan aliran tidak seharusnya hanya mengikuti posisi mesin terhadap ring blower.

Mesin dekat tidak selalu membutuhkan aliran terbesar. Valve dan konfigurasi manifold perlu disesuaikan dengan kebutuhan proses masing-masing mesin.

Tekanan yang turun hanya ketika semua mesin digunakan bersamaan dapat menunjukkan bahwa total kebutuhan aliran melebihi kemampuan jalur pipa atau ring blower.

Pasang Titik Pengukuran Tekanan di Lokasi yang Tepat

Pressure gauge perlu dipasang pada beberapa bagian sistem agar tim teknik dapat mengetahui lokasi terjadinya penurunan tekanan.

Tanpa titik pengukuran yang memadai, penyebab penurunan tekanan sering kali sulit ditemukan. Dengan memasang pressure gauge pada lokasi yang tepat, perubahan kondisi sistem dapat diketahui lebih cepat sehingga tindakan korektif dapat segera dilakukan.

Titik pengukuran yang disarankan:

Setelah outlet ring blower
Sebelum filter
Setelah filter
Sebelum manifold
Setelah manifold
Pada cabang terjauh
Dekat mesin dengan kebutuhan tertinggi
Sebelum komponen yang dicurigai menghambat aliran

1. Bandingkan Tekanan Sebelum dan Setelah Komponen

Perbandingan tekanan pada dua sisi komponen tertentu dapat membantu mengidentifikasi sumber hambatan dalam sistem. Metode ini sering digunakan untuk mengevaluasi kondisi filter, valve, maupun bagian lain yang berpotensi mengurangi aliran udara.

Perbedaan tekanan sebelum dan setelah filter, valve, atau sambungan dapat membantu menunjukkan apakah komponen tersebut mulai menghambat aliran.

2. Berikan Label pada Setiap Titik Pengukuran

Pemberian label membantu memastikan seluruh anggota tim memahami fungsi setiap titik pengukuran. Selain memudahkan inspeksi, label juga membantu mengurangi kesalahan saat pencatatan data.

Label dapat mencantumkan:

Nama titik
Tekanan normal
Tanggal pemasangan
Arah aliran
Mesin yang dilayani

3. Catat Hasil Pengukuran Secara Berkala

Data pengukuran yang dicatat secara rutin dapat digunakan sebagai referensi untuk mendeteksi perubahan performa sistem dari waktu ke waktu. Dengan demikian, potensi gangguan dapat diketahui sebelum berdampak pada proses produksi.

Format yang disarankan:

Titik Pengukuran	Tekanan Normal	Hasil Saat Ini	Semua Mesin Aktif	Kondisi
Outlet ring blower	…	…	…	Normal/tidak
Setelah filter	…	…	…	Normal/tidak
Manifold	…	…	…	Normal/tidak
Mesin terjauh	…	…	…	Normal/tidak

Buat pressure profile map yang menunjukkan tekanan dari outlet hingga titik terjauh. Perubahan pola dari waktu ke waktu dapat membantu mendeteksi filter kotor, kebocoran, atau hambatan sebelum proses produksi terganggu.

Periksa Kebocoran pada Sambungan dan Jalur Pipa

Kebocoran kecil pada beberapa sambungan dapat mengurangi aliran yang sampai ke mesin. Pemeriksaan perlu dilakukan pada seluruh jalur, bukan hanya di sekitar ring blower.

Bagian yang perlu diperiksa:

Sambungan pipa
Flange
Clamp
Selang fleksibel
Seal
Valve
Manifold
Drat sambungan
Cabang yang sudah tidak digunakan
Titik yang sering terkena getaran

1. Perhatikan Tanda-Tanda Kebocoran

Kebocoran tidak selalu terlihat secara langsung. Dalam banyak kasus, gangguan baru diketahui setelah tekanan sistem menurun atau performa mesin mulai terganggu.

Tandanya dapat berupa:

Suara udara keluar
Tekanan perlahan menurun
Mesin terjauh kekurangan udara
Ring blower bekerja lebih berat
Sambungan terasa longgar
Debu terkumpul di sekitar titik bocor

2. Tutup Cabang yang Sudah Tidak Digunakan

Perubahan layout produksi sering kali menyisakan cabang pipa yang tidak lagi digunakan. Jika tidak ditangani dengan baik, bagian tersebut dapat menjadi sumber masalah pada sistem distribusi udara.

Cabang lama yang dibiarkan terbuka atau hanya ditutup sementara dapat menjadi sumber kebocoran dan menyulitkan pengaturan sistem.

3. Periksa Getaran pada Sambungan

Getaran yang muncul selama operasional dapat memengaruhi kekuatan sambungan dan komponen pendukung lainnya. Karena itu, area yang mengalami getaran perlu mendapatkan perhatian khusus saat inspeksi.

Getaran dari mesin atau ring blower dapat membuat clamp dan sambungan melemah. Gunakan penyangga yang sesuai serta lakukan pemeriksaan berkala dengan cara mengevaluasi sistem ring blower dan vacuum pump ketika tekanan udara tidak stabil.

Perhatikan Kondisi Filter dan Peredam Suara

Filter dan peredam suara dapat menambah hambatan aliran apabila ukurannya tidak sesuai atau kondisinya kotor. Komponen ini perlu diperiksa sebagai bagian dari jalur udara.

Ketika tekanan udara mulai menurun, perhatian sering kali langsung tertuju pada ring blower atau jalur pipa. Padahal, filter dan peredam suara juga dapat menjadi sumber hambatan yang cukup besar apabila kondisinya tidak sesuai atau tidak terawat dengan baik.

1. Periksa Filter Inlet Secara Berkala

Filter inlet berfungsi menyaring partikel sebelum udara masuk ke dalam ring blower. Karena bekerja terus-menerus, komponen ini perlu diperiksa secara rutin agar tidak menghambat aliran udara yang masuk ke sistem.

Filter yang tersumbat dapat:

Mengurangi udara yang masuk
Meningkatkan beban ring blower
Membuat performa sistem menurun
Meningkatkan suhu operasi
Menambah suara tidak normal

2. Evaluasi Filter pada Jalur Distribusi

Beberapa sistem menggunakan filter tambahan pada jalur distribusi atau pada cabang tertentu untuk melindungi proses produksi. Kondisi filter tersebut perlu dipantau karena dapat memengaruhi tekanan yang diterima mesin.

Jika terdapat filter tambahan pada cabang, periksa:

Tingkat kebersihan
Ukuran
Arah pemasangan
Kapasitas aliran
Perbedaan tekanan sebelum dan sesudah filter

3. Pastikan Peredam Suara Sesuai Kapasitas

Peredam suara membantu mengurangi kebisingan selama operasional, tetapi pemilihannya tetap harus mempertimbangkan kebutuhan aliran udara sistem. Komponen yang tidak sesuai dapat menyebabkan hambatan tambahan yang tidak disadari.

Peredam yang tidak sesuai dapat menghambat aliran. Pemilihannya perlu mempertimbangkan kapasitas udara serta batas tekanan sistem.

Pasang Penyangga Pipa agar Jalur Tidak Berubah Posisi

Pipa perlu ditopang dengan baik agar tidak melendut, bergetar, atau menarik sambungan. Perubahan posisi dapat menyebabkan kebocoran dan mempercepat kerusakan jalur.

Sistem distribusi udara tidak hanya perlu dirancang untuk mengalirkan udara dengan baik, tetapi juga harus mampu mempertahankan bentuk dan posisinya selama operasional. Penyangga yang tepat membantu menjaga kestabilan jalur pipa dalam jangka panjang.

1. Atur Jarak Penyangga

Jarak antarpenyangga perlu direncanakan sesuai karakteristik jalur pipa yang digunakan. Penyangga yang terlalu sedikit dapat membuat pipa melendut, sedangkan penempatan yang kurang tepat dapat meningkatkan beban pada sambungan.

Jarak penyangga perlu disesuaikan dengan:

Material pipa
Diameter pipa
Panjang jalur
Berat komponen
Kondisi getaran
Posisi horizontal atau vertikal

2. Hindari Beban Pipa Bertumpu pada Outlet Ring Blower

Outlet ring blower dirancang untuk menyalurkan udara, bukan untuk menopang seluruh berat jalur distribusi. Karena itu, sistem penyangga harus mampu menahan beban pipa secara mandiri.

Outlet ring blower tidak seharusnya menahan seluruh berat pipa. Gunakan penyangga terpisah agar sambungan tidak menerima beban mekanis berlebih.

3. Gunakan Sambungan Fleksibel pada Area Bergetar

Pada area yang memiliki getaran cukup tinggi, sambungan fleksibel dapat membantu mengurangi perpindahan getaran ke jalur pipa dan komponen lainnya. Namun, penggunaannya tetap perlu mengikuti prinsip instalasi yang benar.

Sambungan fleksibel dapat membantu mengurangi perpindahan getaran, tetapi panjang dan pemasangannya tetap harus sesuai agar tidak tertekuk atau menghambat aliran.

Evaluasi Kapasitas Ring Blower Saat Menambah Cabang Baru

Penambahan mesin atau cabang pipa dapat meningkatkan kebutuhan aliran total. Sebelum menambah titik baru, kapasitas ring blower dan jalur utama perlu dihitung kembali.

Data yang perlu diperiksa:

Kebutuhan udara mesin baru
Jam operasional
Penggunaan bersamaan
Panjang cabang tambahan
Ukuran pipa
Tekanan minimum mesin
Kapasitas tersisa ring blower
Tekanan pada titik terjauh saat ini

1. Jangan Hanya Menyambungkan Mesin Baru ke Pipa Terdekat

Menambahkan cabang baru memang terlihat sederhana, tetapi perubahan tersebut dapat memengaruhi distribusi udara pada seluruh sistem. Evaluasi perlu dilakukan sebelum instalasi agar tidak menimbulkan masalah baru.

Cabang baru dapat menyebabkan:

Mesin lama menerima lebih sedikit udara
Tekanan di ujung jalur turun
Sistem menjadi tidak seimbang
Ring blower bekerja lebih berat
Kebutuhan aliran melebihi kapasitas

2. Uji Sistem Sebelum dan Setelah Penambahan Cabang

Pengujian sebelum dan sesudah perubahan sistem membantu menunjukkan dampak yang ditimbulkan oleh cabang baru. Data ini penting untuk memastikan performa distribusi udara tetap sesuai kebutuhan produksi.

Bandingkan:

Tekanan setiap titik
Arus ring blower
Suhu operasi
Suara
Getaran
Kinerja mesin
Kondisi saat seluruh mesin aktif

Lakukan Pengujian Saat Semua Titik Digunakan Bersamaan

Pengujian pada kondisi beban penuh diperlukan untuk memastikan tekanan tetap mencukupi ketika seluruh mesin membutuhkan udara secara bersamaan.

Langkah pengujian:

Periksa kondisi ring blower dan filter.
Pastikan seluruh valve berada pada posisi normal.
Catat tekanan sebelum mesin dinyalakan.
Nyalakan satu cabang terlebih dahulu.
Tambahkan mesin secara bertahap.
Catat tekanan pada setiap tahap.
Periksa titik terjauh.
Pantau arus, suhu, suara, dan getaran ring blower.
Identifikasi tahap ketika tekanan mulai turun.
Bandingkan hasil dengan kebutuhan minimum setiap mesin.

1. Uji pada Kondisi Produksi Terberat

Agar hasil pengujian benar-benar mencerminkan kondisi lapangan, simulasi perlu dilakukan pada skenario yang mendekati beban operasional tertinggi yang mungkin terjadi selama produksi.

Pengujian sebaiknya mencakup:

Shift tersibuk
Seluruh mesin aktif
Mesin dengan kebutuhan terbesar berjalan
Filter dalam kondisi operasional normal
Cabang terjauh digunakan
Proses berjalan dalam durasi cukup panjang

2. Jangan Hanya Mengandalkan Pengujian Tanpa Beban

Pengujian tanpa beban sering digunakan sebagai pemeriksaan awal, tetapi hasilnya tidak cukup untuk menggambarkan kondisi distribusi udara saat sistem bekerja penuh.

Sistem dapat terlihat normal ketika hanya satu mesin digunakan, tetapi mengalami penurunan tekanan saat seluruh cabang aktif.

Kesalahan Saat Menata Jalur Pipa Ring Blower

Kesalahan yang sering terjadi adalah menggunakan pipa terlalu kecil, membuat jalur terlalu panjang, dan membagi udara ke banyak mesin tanpa mengukur tekanan pada titik terjauh.

Kesalahan yang perlu dihindari:

Menentukan ukuran pipa hanya dari outlet ring blower
Terlalu banyak belokan tajam
Menggunakan terlalu banyak sambungan
Tidak memasang manifold
Tidak menggunakan valve pada setiap cabang
Membiarkan selang tertekuk
Hanya mengukur tekanan dekat ring blower
Tidak memeriksa kebocoran
Mengabaikan filter yang kotor
Menambah cabang tanpa menghitung ulang kebutuhan
Tidak menguji seluruh mesin secara bersamaan
Membiarkan pipa tanpa penyangga
Tidak memberi label pada cabang
Menganggap tekanan dan aliran sebagai parameter yang sama

Checklist Penataan Jalur Pipa Ring Blower

Pemeriksaan menggunakan checklist memudahkan tim engineering dan maintenance memastikan tidak ada aspek penting yang terlewat.

Gunakan checklist berikut untuk membantu memastikan seluruh jalur sudah diperiksa sebelum sistem digunakan untuk mendukung proses produksi.

Catat kebutuhan tekanan setiap mesin.
Catat kebutuhan aliran setiap mesin.
Tentukan mesin yang beroperasi bersamaan.
Ukur panjang jalur utama dan cabang.
Tentukan diameter pipa sesuai kebutuhan.
Kurangi belokan tajam.
Hindari perubahan ukuran secara mendadak.
Gunakan manifold untuk beberapa cabang.
Pasang valve pada setiap cabang.
Pasang pressure gauge di titik penting.
Periksa tekanan pada titik terjauh.
Periksa kebocoran seluruh sambungan.
Pastikan filter dan peredam tidak menghambat aliran.
Pasang penyangga pipa.
Uji sistem saat seluruh mesin aktif.
Evaluasi kapasitas sebelum menambah cabang baru.
Simpan hasil pengukuran sebagai data awal.

FAQ: Pertanyaan Umum tentang Jalur Pipa Ring Blower

Agar Anda tidak salah langkah dalam merancang atau mengoperasikan sistem udara ini, mari simak beberapa poin penting yang sering ditanyakan seputar jalur pipa ring blower di bawah ini.

1. Mengapa tekanan dekat ring blower normal tetapi mesin tetap kekurangan udara?

Kemungkinan terjadi penurunan tekanan di sepanjang jalur akibat pipa terlalu kecil, jalur panjang, banyak belokan, filter kotor, kebocoran, atau pembagian aliran yang tidak seimbang..

2. Apakah satu ring blower dapat digunakan untuk beberapa mesin?

Bisa, selama kapasitas tekanan dan alirannya mencukupi serta sistem pipa dibagi dengan benar. Pengujian perlu dilakukan saat seluruh mesin beroperasi bersamaan.

3. Apakah pipa yang lebih besar selalu lebih baik?

Tidak selalu. Ukuran pipa harus disesuaikan dengan kapasitas aliran, panjang jalur, kebutuhan tekanan, ruang instalasi, dan rekomendasi teknis. Pipa yang terlalu besar tanpa perhitungan juga dapat membuat instalasi tidak efisien.

4. Di mana pressure gauge sebaiknya dipasang?

Pressure gauge sebaiknya dipasang setelah outlet ring blower, sebelum dan setelah komponen yang berpotensi menghambat aliran, serta di cabang atau mesin yang paling jauh.

5. Mengapa tekanan turun ketika semua mesin dinyalakan?

Total kebutuhan aliran kemungkinan lebih besar daripada kapasitas ring blower atau jalur distribusi. Penyebab lain dapat berupa pembagian cabang yang tidak seimbang, diameter pipa kurang sesuai, atau filter mulai tersumbat.

6. Apakah jalur pipa perlu dihitung ulang ketika menambah mesin?

Ya. Penambahan mesin dapat mengubah total kebutuhan udara dan distribusi tekanan sehingga kapasitas ring blower, ukuran pipa utama, manifold, serta kondisi titik terjauh perlu dievaluasi kembali.

Kesimpulan

Tekanan ring blower dapat dijaga lebih stabil dengan menata jalur pipa sependek mungkin, memilih ukuran yang sesuai, mengurangi belokan, menggunakan manifold, serta mengukur tekanan di titik terjauh. Sistem juga perlu diuji ketika seluruh mesin digunakan bersamaan agar pembagian udara benar-benar sesuai dengan kondisi produksi.

Langkah yang dapat langsung dilakukan:

Buat daftar kebutuhan udara setiap mesin.
Petakan seluruh jalur pipa dan panjangnya.
Periksa ukuran pipa utama serta cabang.
Kurangi belokan dan sambungan yang tidak diperlukan.
Gunakan manifold dan valve pada setiap cabang.
Pasang titik pengukuran tekanan.
Periksa kebocoran dan kondisi filter.
Uji sistem pada beban produksi tertinggi.
Catat tekanan dari outlet hingga mesin terjauh.
Hitung ulang sistem sebelum menambah mesin baru.

Solusi Ring Blower dan Vacuum Pump untuk Sistem Industri

Dengan perencanaan yang tepat sejak tahap desain, sistem distribusi udara dapat bekerja lebih stabil, efisien, dan mudah dikembangkan ketika kapasitas produksi meningkat. PT Interjaya Suryamegah menyediakan ring blower dan vacuum pump untuk berbagai kebutuhan proses industri. Pemilihan produk dapat disesuaikan dengan kebutuhan tekanan, kapasitas aliran, jumlah titik penggunaan, serta karakter jalur pipa di area produksi.

Tim teknis kami dapat membantu proses evaluasi kebutuhan aplikasi, mulai dari pemilihan kapasitas ring blower, pengaturan distribusi udara, hingga pertimbangan ekspansi sistem di masa mendatang agar performa instalasi tetap optimal sesuai kebutuhan operasional.

Alamat: Branch Office
Hotline:
+6231 9985 0000
+6221 2900 6565
+6281288889052

Cara Menyesuaikan Gear Motor dengan Frekuensi Start-Stop Mesin Produksi

Gear motor untuk mesin produksi yang sering start-stop harus dipilih berdasarkan frekuensi penyalaan, torsi awal, berat beban, durasi operasi, serta waktu berhenti mesin. Pemilihan tidak cukup hanya menggunakan daya motor karena pola hidup-mati berulang dapat meningkatkan panas dan hentakan pada sistem penggerak.

Pada banyak proses produksi, motor listrik sering hidup mati mengikuti siklus mesin, sensor, atau kebutuhan aliran material. Kondisi ini membuat beban yang diterima gear motor berbeda dibandingkan mesin yang beroperasi secara kontinu tanpa banyak penghentian.

Artikel ini membahas cara menyesuaikan gear motor untuk operasi start-stop, mulai dari menghitung frekuensi siklus, mengevaluasi beban awal, menentukan torsi dan rasio gearbox, hingga memantau suhu serta performa gear motor agar umur pakainya tetap optimal.

Mengapa Frekuensi Start-Stop Memengaruhi Pemilihan Gear Motor?

Gear motor yang digunakan pada mesin produksi dengan frekuensi start-stop tinggi harus mampu menghadapi beban termal dan mekanis yang lebih besar dibandingkan aplikasi continuous running. Setiap proses penyalaan dan penghentian memberikan tekanan tambahan pada motor, gearbox, serta komponen transmisi lainnya.

Beberapa kondisi yang dapat terjadi akibat frekuensi start-stop yang tinggi antara lain:

Arus awal muncul berulang kali
Suhu motor meningkat lebih cepat
Gear dan bearing menerima hentakan berulang
Kopling dan komponen transmisi lebih cepat aus
Pelumas gearbox bekerja pada kondisi yang lebih berat
Motor tidak memiliki cukup waktu untuk mendingin
Respons mesin menjadi tidak konsisten

Hitung Jumlah Start-Stop Mesin dalam Satu Jam

Jumlah penyalaan dan penghentian perlu dicatat untuk mengetahui seberapa berat siklus kerja gear motor. Semakin sering mesin mulai bergerak, semakin besar perhatian yang perlu diberikan pada suhu, torsi awal, dan kemampuan motor menghadapi pengoperasian berulang.

Sebelum menentukan spesifikasi gear motor untuk operasi start-stop, kumpulkan terlebih dahulu data pola kerja mesin di lapangan.

Data yang perlu dicatat meliputi:

Jumlah start dalam satu jam
Jumlah stop dalam satu jam
Durasi mesin berjalan
Durasi mesin berhenti
Lama satu siklus produksi
Waktu istirahat antar-siklus
Jumlah shift per hari
Kondisi produksi saat beban tertinggi

1. Bedakan Start-Stop Normal dan Tidak Terencana

Tidak semua siklus hidup-mati memiliki penyebab yang sama. Karena itu, penting untuk membedakan antara start-stop yang memang dirancang dalam proses produksi dan penghentian yang muncul akibat gangguan operasional.

Start-stop normal biasanya memiliki karakteristik sebagai berikut:

Mengikuti siklus mesin
Dikendalikan sensor
Sesuai urutan produksi
Terjadi pada interval yang relatif konsisten

Sementara itu, start-stop tidak terencana umumnya muncul karena masalah tertentu di lapangan, seperti:

Akibat material tersangkut
Sensor sering memutus operasi
Operator menghentikan mesin berulang kali
Gangguan pada proses berikutnya
Sistem kontrol tidak sinkron

Jika frekuensi start-stop tidak terencana cukup tinggi, masalahnya bisa berasal dari proses produksi atau sistem kontrol, bukan dari gear motor itu sendiri.

2. Gunakan Data Produksi Aktual

Perhitungan frekuensi start-stop sebaiknya menggunakan data aktual dari area produksi. Mengandalkan asumsi desain sering kali tidak menggambarkan kondisi operasional yang sebenarnya.

Pencatatan sebaiknya dilakukan pada beberapa kondisi berikut:

Produksi normal
Pesanan sedang tinggi
Material lebih berat
Mesin bekerja dalam shift panjang
Terjadi antrean pada proses berikutnya

Agar hasil pengamatan lebih mudah dibandingkan, gunakan format pencatatan yang seragam seperti berikut.

Waktu Pengamatan	Jumlah Start	Jumlah Stop	Durasi Operasi	Kondisi Beban
Shift 1	…	…	…	Normal/berat
Shift 2	…	…	…	Normal/berat
Shift 3	…	…	…	Normal/berat

Periksa Beban yang Harus Digerakkan Saat Mesin Mulai Berjalan

Selain jumlah start-stop, tim teknik juga perlu memahami kondisi beban saat mesin pertama kali menyala untuk menentukan torsi awal gear motor yang sesuai. Hal ini karena beban awal tersebut sangat menentukan seberapa besar torsi yang harus dihasilkan ketika mesin mulai bergerak. Sebagai contoh, mesin yang beroperasi tanpa muatan tentu membutuhkan torsi yang berbeda dengan perangkat seperti conveyor, mixer, atau lift yang harus langsung membawa beban sejak awal.

Beberapa hal yang perlu diperiksa meliputi:

Berat material
Posisi material saat mesin berhenti
Gesekan pada conveyor
Kemiringan jalur
Diameter pulley atau sprocket
Kondisi bearing
Beban yang menggantung
Material yang mengental atau mengeras
Kemungkinan mesin mulai dalam kondisi tersumbat

1. Bedakan Start Tanpa Beban dan Start dengan Beban

Kebutuhan torsi awal sebuah mesin sangat bergantung pada kondisi muatannya saat pertama kali dinyalakan, sehingga mesin dengan motor dan gearbox serupa pun bisa memiliki kebutuhan daya yang berbeda. Pada kondisi start tanpa beban, motor berputar sebelum material masuk sehingga torsi awal lebih terkendali.

Sebaliknya, pada kondisi start dengan beban seperti pada conveyor pengumpan, mixer, atau bucket elevator motor harus langsung menarik, mengaduk, atau mengangkat material sejak detik pertama. Kondisi start dengan beban inilah yang kerap menjadi faktor penentu utama dalam menentukan spesifikasi gear motor yang tepat.

2. Periksa Kondisi Terberat yang Masih Mungkin Terjadi

Perhitungan tidak sebaiknya hanya menggunakan kondisi operasi normal. Tim teknik perlu mempertimbangkan kondisi terberat yang masih realistis terjadi selama proses produksi.

Beberapa contoh kondisi tersebut antara lain:

Conveyor berhenti dalam kondisi penuh
Mixer berhenti saat material masih berada di dalam tabung
Mesin harus mulai kembali setelah emergency stop
Material tertahan di bagian penggerak
Pelumas lebih kental saat mesin dingin

Pendekatan yang lebih aman adalah menggunakan kondisi awal terberat yang masih mungkin terjadi dalam operasional sehari-hari. Dengan cara ini, gear motor memiliki cadangan kemampuan yang lebih memadai ketika menghadapi situasi produksi yang tidak ideal.

Sesuaikan Torsi Gear Motor dengan Kebutuhan Awal Mesin

Gear motor harus mampu menghasilkan torsi yang cukup untuk memulai gerakan tanpa bekerja terus-menerus di batas kemampuannya. Torsi awal yang kurang dapat membuat mesin lambat bergerak, gagal start, atau memicu proteksi motor.

1. Identifikasi Torsi Saat Mesin Mulai Bergerak

Torsi yang dibutuhkan saat start umumnya berbeda dengan torsi ketika mesin sudah mencapai kondisi operasional normal. Karena itu, seluruh komponen yang memengaruhi kebutuhan torsi perlu dievaluasi.

Beberapa faktor yang perlu diperhatikan meliputi:

Torsi untuk mengatasi kondisi diam
Torsi untuk mempercepat beban
Torsi saat mesin berjalan normal
Torsi akibat gesekan
Torsi tambahan saat material menumpuk
Torsi saat mesin berhenti dan mulai kembali

Semakin berat kondisi awal mesin, semakin besar pula kebutuhan torsi yang harus disediakan oleh gear motor.

2. Jangan Menentukan Gear Motor Hanya dari Daya Motor Lama

Banyak kasus penggantian gear motor dilakukan dengan mengacu pada spesifikasi lama tanpa mengevaluasi apakah kondisi operasional mesin masih sama seperti saat awal pemasangan.

Padahal kebutuhan gear motor dapat berubah ketika terjadi perubahan berikut:

Kecepatan produksi
Berat material
Diameter pulley
Panjang conveyor
Sudut kemiringan
Jumlah siklus
Pola start-stop
Kapasitas mesin

Jika salah satu parameter tersebut berubah, perhitungan gear motor sebaiknya ditinjau ulang agar performanya tetap sesuai dengan kebutuhan proses.

3. Periksa Faktor Penggunaan pada Data Teknis Produk

Selain melihat daya dan torsi, pemilihan gear motor juga perlu mempertimbangkan faktor penggunaan atau service factor yang direkomendasikan oleh produsen.

Beberapa aspek yang biasanya menjadi pertimbangan dalam data teknis produk meliputi:

Jenis beban
Lama operasi
Frekuensi start
Kondisi lingkungan
Tingkat hentakan
Posisi pemasangan

Perlu diperhatikan bahwa perhitungan torsi dan faktor penggunaan sebaiknya diverifikasi oleh teknisi atau pemasok gear motor agar sesuai dengan karakter mesin yang sebenarnya.

Tentukan Rasio Gearbox Berdasarkan Kecepatan dan Torsi Mesin

Rasio gearbox menentukan kecepatan keluaran dan torsi yang diterima mesin. Rasio yang tidak sesuai dapat membuat mesin bergerak terlalu cepat, terlalu lambat, atau menghasilkan beban berlebih pada gear motor.

Pemilihan rasio gearbox tidak hanya memengaruhi kecepatan mesin, tetapi juga memengaruhi kemampuan sistem dalam menghadapi siklus start-stop yang berulang.

1. Tentukan Kecepatan Keluaran yang Dibutuhkan

Langkah pertama adalah menentukan target kecepatan keluaran yang benar-benar dibutuhkan oleh proses produksi.

Data yang perlu diketahui meliputi:

Putaran motor
Kecepatan poros keluaran
Kecepatan conveyor
Waktu satu siklus mesin
Kapasitas produksi per jam
Diameter pulley atau sprocket

Data tersebut menjadi dasar untuk menentukan rasio gearbox yang mampu menghasilkan kombinasi kecepatan dan torsi yang sesuai.

2. Periksa Dampak Perubahan Rasio

Perubahan rasio gearbox akan memengaruhi karakteristik kerja mesin. Karena itu, setiap perubahan perlu dievaluasi terhadap target produksi dan kemampuan gear motor.

Rasio yang lebih besar umumnya akan memberikan dampak sebagai berikut:

Menurunkan kecepatan keluaran
Meningkatkan torsi keluaran
Mengubah waktu satu siklus produksi

Sebaliknya, rasio yang lebih kecil umumnya akan menyebabkan:

Meningkatkan kecepatan keluaran
Mengurangi penguatan torsi
Mempercepat pergerakan mesin

Perubahan rasio yang terlihat sederhana dapat memberikan dampak signifikan terhadap umur pakai gearbox dan stabilitas proses produksi.

3. Hindari Menaikkan Kecepatan Tanpa Mengevaluasi Start-Stop

Peningkatan kapasitas produksi sering dilakukan dengan menaikkan kecepatan mesin. Namun, perubahan ini perlu dievaluasi terhadap pola start-stop yang terjadi selama operasi.

Beberapa dampak yang mungkin muncul antara lain:

Waktu percepatan lebih singkat
Hentakan semakin besar
Jumlah siklus bertambah
Suhu motor meningkat
Proses pengereman semakin berat

Untuk mempermudah evaluasi, gunakan format perbandingan berikut.

Parameter	Kondisi Lama	Target Baru	Dampak pada Gear Motor
Kecepatan output	…	…	Rasio perlu dievaluasi
Berat beban	…	…	Torsi berubah
Siklus per jam	…	…	Suhu perlu dipantau
Waktu berhenti	…	…	Sistem brake dievaluasi

Sesuaikan Waktu Percepatan dan Perlambatan Mesin

Mesin yang langsung bergerak atau berhenti secara mendadak dapat menghasilkan hentakan pada gear, poros, rantai, dan beban. Waktu percepatan dan perlambatan perlu disesuaikan dengan karakter proses.

Pada aplikasi dengan frekuensi start-stop tinggi, percepatan dan perlambatan menjadi faktor penting yang sering terlewat saat memilih gear motor. Pengaturan yang terlalu agresif dapat mempercepat keausan komponen mekanis dan meningkatkan beban pada motor.

1. Evaluasi Pergerakan Saat Mesin Mulai Berjalan

Kondisi percepatan saat start perlu diperiksa untuk memastikan gear motor tidak menerima hentakan berlebihan ketika mulai menggerakkan beban.

Beberapa tanda percepatan yang terlalu mendadak antara lain:

Mesin terasa menghentak
Rantai atau belt bergetar
Produk bergeser
Material tumpah
Arus naik tajam
Gearbox mengeluarkan suara keras

Jika gejala tersebut muncul, waktu percepatan perlu dievaluasi agar perpindahan dari kondisi diam ke kecepatan kerja berlangsung lebih halus.

2. Evaluasi Pergerakan Saat Mesin Berhenti

Selain saat mulai berjalan, proses penghentian mesin juga perlu diperhatikan karena dapat memengaruhi umur pakai gearbox dan komponen transmisi.

Beberapa tanda perlambatan yang tidak sesuai meliputi:

Mesin berhenti terlalu jauh dari posisi target
Beban terus bergerak setelah motor berhenti
Produk tidak berhenti pada sensor
Sistem pengereman terlalu keras
Gear dan poros menerima hentakan

Kondisi tersebut dapat menjadi indikasi bahwa waktu perlambatan atau sistem pengereman perlu disesuaikan dengan karakter proses produksi.

3. Pertimbangkan Penggunaan Inverter

Pada beberapa aplikasi, pengaturan percepatan dan perlambatan dapat dilakukan menggunakan inverter atau variable frequency drive (VFD).

Perangkat ini dapat digunakan untuk mengatur beberapa parameter penting seperti:

Percepatan
Perlambatan
Kecepatan motor
Respons saat start
Urutan operasi

Penggunaan inverter harus disesuaikan dengan spesifikasi motor, kebutuhan torsi, sistem pengereman, dan karakter aplikasinya agar hasil yang diperoleh benar-benar optimal.

Kapan Mesin Membutuhkan Clutch atau Brake?

Clutch atau brake dapat dipertimbangkan apabila mesin harus sering menghubungkan, memutus, atau menghentikan gerakan tanpa menyalakan dan mematikan motor utama setiap saat.

Pada mesin dengan frekuensi start-stop sangat tinggi, mematikan dan menyalakan motor secara terus-menerus tidak selalu menjadi solusi terbaik. Dalam kondisi tertentu, penggunaan clutch atau brake dapat memberikan kontrol gerakan yang lebih efektif.

1. Gunakan Clutch untuk Menghubungkan dan Memutus Gerakan

Clutch berfungsi untuk menghubungkan atau memutus aliran tenaga dari motor ke beban tanpa harus mematikan motor utama.

Penggunaan clutch dapat dipertimbangkan ketika:

Motor perlu tetap berputar
Gerakan mesin harus diaktifkan sesuai siklus
Beban perlu dipisahkan dari motor
Frekuensi start-stop terlalu tinggi untuk motor
Mesin memiliki beberapa bagian penggerak

Pada aplikasi tertentu, penggunaan clutch dapat membantu mengurangi jumlah start-stop langsung pada motor sehingga beban kerja motor menjadi lebih ringan.

2. Gunakan Brake untuk Menghentikan Mesin secara Terkendali

Brake digunakan untuk membantu menghentikan gerakan mesin secara lebih cepat dan terkontrol sesuai kebutuhan proses.

Brake dapat dibutuhkan ketika:

Posisi berhenti harus akurat
Beban tidak boleh bergerak setelah motor berhenti
Mesin dipasang secara vertikal
Terdapat beban yang berpotensi turun
Waktu berhenti harus singkat

Penggunaan brake yang tepat dapat membantu meningkatkan akurasi posisi dan menjaga stabilitas proses produksi.

3. Evaluasi Panas pada Sistem Pengereman

Sistem pengereman yang bekerja berulang kali juga menghasilkan panas yang perlu diperhitungkan dalam desain sistem penggerak.

Beberapa faktor yang perlu diperhatikan meliputi:

Jumlah pengereman per jam
Berat beban
Kecepatan mesin
Waktu berhenti
Waktu pendinginan
Kondisi ventilasi

Sebagai pertimbangan tambahan, bandingkan dua pola operasi yaitu mematikan motor setiap siklus atau membiarkan motor tetap berputar dan mengendalikan gerakan menggunakan clutch-brake, Baca selengkapnya pada artikel Kontrol Gerakan Presisi: Kapan Menggunakan Clutch/Brake vs. Variable Speed Pulley?

Periksa Duty Cycle dan Waktu Pendinginan Gear Motor

Gear motor perlu memiliki waktu pendinginan yang cukup di antara siklus kerja. Mesin yang sering start-stop tetapi hampir tidak memiliki waktu istirahat dapat mengalami peningkatan suhu meskipun daya bebannya terlihat normal.

Banyak kasus penyebab gear motor cepat panas bukan berasal dari beban yang terlalu besar, melainkan karena duty cycle yang tidak sesuai dengan kemampuan motor dan gearbox yang digunakan.

Untuk melakukan evaluasi, beberapa data berikut perlu dikumpulkan terlebih dahulu:

Lama motor aktif
Lama motor berhenti
Jumlah siklus per jam
Durasi shift
Suhu lingkungan
Kondisi ventilasi
Posisi pemasangan
Beban rata-rata
Beban puncak

1. Jangan Menganggap Waktu Berhenti Selalu Menjadi Waktu Pendinginan

Meski mesin terlihat berhenti, bukan berarti suhu motor langsung turun secara signifikan. Dalam beberapa kondisi, panas justru masih terakumulasi dari siklus sebelumnya.

Motor dapat tetap panas ketika:

Waktu berhenti sangat singkat
Ventilasi buruk
Suhu area produksi tinggi
Motor tertutup debu
Motor masih menahan beban
Proses start berikutnya terjadi terlalu cepat

Karena itu, evaluasi duty cycle tidak boleh hanya melihat durasi berhenti, tetapi juga kondisi lingkungan dan pola operasinya.

2. Perhatikan Suhu Lingkungan Mesin

Kondisi lingkungan sekitar motor dapat mempercepat kenaikan suhu meskipun beban mekanis masih berada dalam batas normal.

Beberapa area yang memerlukan perhatian khusus antara lain:

Dekat oven
Ruang tertutup
Area dengan debu tebal
Dekat mesin panas
Ruang dengan sirkulasi udara terbatas
Area outdoor yang terkena panas matahari

Semakin tinggi suhu lingkungan, semakin kecil kemampuan gear motor melepaskan panas ke udara sekitar. Oleh karena itu, faktor lingkungan perlu dimasukkan ke dalam proses pemilihan gear motor untuk mesin produksi yang sering start-stop.

Sesuaikan Waktu Percepatan dan Perlambatan Mesin

Mesin yang langsung bergerak atau berhenti secara mendadak dapat menghasilkan hentakan pada gear, poros, rantai, dan beban. Waktu percepatan dan perlambatan perlu disesuaikan dengan karakter proses.

1. Evaluasi Pergerakan Saat Mesin Mulai Berjalan

Kondisi percepatan saat start perlu diperiksa untuk memastikan gear motor tidak menerima hentakan berlebihan ketika mulai menggerakkan beban.

Beberapa tanda percepatan yang terlalu mendadak antara lain:

Mesin terasa menghentak
Rantai atau belt bergetar
Produk bergeser
Material tumpah
Arus naik tajam
Gearbox mengeluarkan suara keras

Jika gejala tersebut muncul, waktu percepatan perlu dievaluasi agar perpindahan dari kondisi diam ke kecepatan kerja berlangsung lebih halus.

2. Evaluasi Pergerakan Saat Mesin Berhenti

Selain saat mulai berjalan, proses penghentian mesin juga perlu diperhatikan karena dapat memengaruhi umur pakai gearbox dan komponen transmisi.

Beberapa tanda perlambatan yang tidak sesuai meliputi:

Mesin berhenti terlalu jauh dari posisi target
Beban terus bergerak setelah motor berhenti
Produk tidak berhenti pada sensor
Sistem pengereman terlalu keras
Gear dan poros menerima hentakan

Kondisi tersebut dapat menjadi indikasi bahwa waktu perlambatan atau sistem pengereman perlu disesuaikan dengan karakter proses produksi.

3. Pertimbangkan Penggunaan Inverter

Pada beberapa aplikasi, pengaturan percepatan dan perlambatan dapat dilakukan menggunakan inverter atau variable frequency drive (VFD).

Perangkat ini dapat digunakan untuk mengatur beberapa parameter penting seperti:

Percepatan
Perlambatan
Kecepatan motor
Respons saat start
Urutan operasi

Penggunaan inverter harus disesuaikan dengan spesifikasi motor, kebutuhan torsi, sistem pengereman, dan karakter aplikasinya agar hasil yang diperoleh benar-benar optimal.

Kapan Mesin Membutuhkan Clutch atau Brake?

Clutch atau brake dapat dipertimbangkan apabila mesin harus sering menghubungkan, memutus, atau menghentikan gerakan tanpa menyalakan dan mematikan motor utama setiap saat.

1. Gunakan Clutch untuk Menghubungkan dan Memutus Gerakan

Clutch berfungsi untuk menghubungkan atau memutus aliran tenaga dari motor ke beban tanpa harus mematikan motor utama.

Penggunaan clutch dapat dipertimbangkan ketika:

Motor perlu tetap berputar
Gerakan mesin harus diaktifkan sesuai siklus
Beban perlu dipisahkan dari motor
Frekuensi start-stop terlalu tinggi untuk motor
Mesin memiliki beberapa bagian penggerak

Pada aplikasi tertentu, penggunaan clutch dapat membantu mengurangi jumlah start-stop langsung pada motor sehingga beban kerja motor menjadi lebih ringan.

2. Gunakan Brake untuk Menghentikan Mesin secara Terkendali

Brake digunakan untuk membantu menghentikan gerakan mesin secara lebih cepat dan terkontrol sesuai kebutuhan proses.

Brake dapat dibutuhkan ketika:

Posisi berhenti harus akurat
Beban tidak boleh bergerak setelah motor berhenti
Mesin dipasang secara vertikal
Terdapat beban yang berpotensi turun
Waktu berhenti harus singkat

Penggunaan brake yang tepat dapat membantu meningkatkan akurasi posisi dan menjaga stabilitas proses produksi.

3. Evaluasi Panas pada Sistem Pengereman

Sistem pengereman yang bekerja berulang kali juga menghasilkan panas yang perlu diperhitungkan dalam desain sistem penggerak.

Beberapa faktor yang perlu diperhatikan meliputi:

Jumlah pengereman per jam
Berat beban
Kecepatan mesin
Waktu berhenti
Waktu pendinginan
Kondisi ventilasi

Sebagai pertimbangan tambahan, bandingkan dua pola operasi yaitu mematikan motor setiap siklus atau membiarkan motor tetap berputar dan mengendalikan gerakan menggunakan clutch-brake. Pilihan terbaik bergantung pada frekuensi siklus, kebutuhan posisi, konsumsi energi, dan karakter beban pada mesin.

Periksa Duty Cycle dan Waktu Pendinginan Gear Motor

Banyak kasus penyebab gear motor cepat panas bukan berasal dari beban yang terlalu besar, melainkan karena duty cycle yang tidak sesuai dengan kemampuan motor dan gearbox yang digunakan.

Untuk melakukan evaluasi, beberapa data berikut perlu dikumpulkan terlebih dahulu:

Lama motor aktif
Lama motor berhenti
Jumlah siklus per jam
Durasi shift
Suhu lingkungan
Kondisi ventilasi
Posisi pemasangan
Beban rata-rata
Beban puncak

1. Jangan Menganggap Waktu Berhenti Selalu Menjadi Waktu Pendinginan

Meski mesin terlihat berhenti, bukan berarti suhu motor langsung turun secara signifikan. Dalam beberapa kondisi, panas justru masih terakumulasi dari siklus sebelumnya.

Motor dapat tetap panas ketika:

Waktu berhenti sangat singkat
Ventilasi buruk
Suhu area produksi tinggi
Motor tertutup debu
Motor masih menahan beban
Proses start berikutnya terjadi terlalu cepat

Karena itu, evaluasi duty cycle tidak boleh hanya melihat durasi berhenti, tetapi juga kondisi lingkungan dan pola operasinya.

2. Perhatikan Suhu Lingkungan Mesin

Kondisi lingkungan sekitar motor dapat mempercepat kenaikan suhu meskipun beban mekanis masih berada dalam batas normal.

Beberapa area yang memerlukan perhatian khusus antara lain:

Dekat oven
Ruang tertutup
Area dengan debu tebal
Dekat mesin panas
Ruang dengan sirkulasi udara terbatas
Area outdoor yang terkena panas matahari

Pantau Arus, Suhu, Getaran, dan Suara Gear Motor

Pemantauan membantu memastikan gear motor mampu mengikuti pola start-stop tanpa mengalami beban berlebih. Data awal perlu dicatat setelah pemasangan agar perubahan performa dapat diketahui lebih cepat.

Beberapa parameter penting yang perlu dipantau meliputi:

Arus saat start
Arus saat berjalan
Suhu motor
Suhu gearbox
Getaran
Suara
Waktu mencapai kecepatan normal
Waktu berhenti
Kondisi pelumas
Alarm pada panel

Agar hasil pemantauan lebih mudah dibandingkan dari waktu ke waktu, gunakan format pencatatan yang konsisten seperti berikut.

Parameter	Kondisi Awal	Batas Pemantauan	Hasil Pemeriksaan
Arus start	…	Sesuai data teknis	Normal/tidak
Arus berjalan	…	Sesuai beban	Normal/tidak
Suhu motor	…	Sesuai rekomendasi	Normal/tidak
Getaran	…	Data baseline	Stabil/meningkat
Waktu start	…	Kondisi normal	Stabil/melambat

1. Buat Data Baseline Setelah Pemasangan

Data baseline diperlukan sebagai acuan untuk membandingkan kondisi gear motor pada masa mendatang. Tanpa data awal, perubahan performa sering kali sulit dikenali.

Data baseline sebaiknya diambil ketika:

Mesin masih dalam kondisi baik
Beban sesuai rancangan
Pelumasan normal
Alignment sudah diperiksa
Sistem bekerja stabil

2. Perhatikan Perubahan, Bukan Hanya Alarm

Banyak gangguan tidak langsung memunculkan alarm pada panel. Dalam banyak kasus, kerusakan justru diawali oleh perubahan kecil yang terjadi secara bertahap.

Beberapa tanda awal yang perlu diperhatikan antara lain:

Suhu meningkat perlahan
Suara berubah
Waktu start lebih lama
Getaran bertambah
Arus semakin tinggi
Mesin berhenti kurang akurat

Sebagai pendekatan yang lebih informatif, catat juga jumlah siklus start-stop bersamaan dengan data suhu untuk membantu membedakan kenaikan suhu terjadi karena beban yang lebih berat atau karena frekuensi start-stop yang meningkat.

Sesuaikan Sistem Kontrol agar Start-Stop Tidak Terjadi Berlebihan

Gear motor dapat mengalami siklus berlebihan bukan karena kebutuhan proses, tetapi karena pengaturan sensor, timer, atau PLC yang kurang tepat.

Beberapa hal yang perlu diperiksa meliputi:

Jarak antar-sensor
Waktu tunda sensor
Posisi limit switch
Pengaturan timer
Logika PLC
Urutan antarmesin
Antrean material
Emergency stop berulang
Mesin berikutnya yang belum siap

1. Periksa Apakah Sensor Terlalu Sering Memberi Perintah

Sensor yang tidak stabil atau pengaturannya kurang tepat dapat menyebabkan motor bekerja jauh lebih sering daripada yang dibutuhkan proses produksi.

Motor dapat mengalami kondisi seperti:

Menyala beberapa detik
Berhenti
Menyala kembali
Mengulang siklus tanpa kebutuhan proses

Jika kondisi ini terjadi terus-menerus, umur pakai gear motor dapat berkurang karena jumlah siklus kerja meningkat secara signifikan.

2. Sinkronkan Gear Motor dengan Mesin Sebelum dan Sesudahnya

Koordinasi antarperalatan dalam satu lini produksi sangat memengaruhi frekuensi start-stop gear motor.

Sebagai contoh:

Conveyor tidak perlu start-stop terlalu sering jika kecepatan mesin berikutnya dapat disesuaikan.
Mesin pengumpan perlu mengikuti kapasitas mesin utama.
Sistem packing perlu menerima produk sesuai jeda yang stabil.

Sinkronisasi yang baik dapat membantu mengurangi siklus yang tidak diperlukan sekaligus menjaga aliran material tetap lancar.

3. Gunakan Buffer Produksi jika Diperlukan

Pada beberapa aplikasi, buffer produksi dapat digunakan untuk mengurangi ketergantungan langsung antarproses. Buffer dapat membantu menahan material sementara agar gear motor tidak harus berhenti setiap kali mesin berikutnya mengalami jeda singkat.

Lakukan analisis micro-stoppage, yaitu penghentian sangat singkat yang sering tidak tercatat sebagai downtime utama. Jika terjadi berulang, micro-stoppage dapat menambah siklus gear motor secara signifikan dan mempercepat keausan berbagai komponen penggerak.

Kesalahan Saat Memilih Gear Motor untuk Mesin Start-Stop

Kesalahan paling umum adalah memilih gear motor hanya berdasarkan daya dan kecepatan, tanpa menghitung jumlah start, torsi awal, waktu berhenti, serta kondisi beban ketika mesin mulai berjalan.

Beberapa kesalahan yang perlu dihindari antara lain:

Hanya menggunakan daya motor sebagai acuan
Tidak mencatat jumlah start per jam
Mengabaikan kondisi start dengan beban
Memilih rasio hanya berdasarkan kecepatan
Tidak menghitung kebutuhan pengereman
Mengabaikan suhu lingkungan
Tidak memeriksa waktu pendinginan
Menggunakan gear motor lama setelah kapasitas mesin meningkat
Tidak mencatat arus dan suhu setelah pemasangan
Menganggap semua start-stop berasal dari kebutuhan produksi
Tidak mengevaluasi sensor dan sistem kontrol
Mengabaikan alignment dan kondisi transmisi

Checklist Sebelum Menentukan Gear Motor

Gunakan checklist teknis agar pemilihan gear motor mempertimbangkan pola produksi, karakter beban, dan sistem kontrol secara menyeluruh.

Checklist yang perlu diperiksa meliputi:

Berapa kali mesin start-stop dalam satu jam?
Berapa lama mesin berjalan dalam satu siklus?
Apakah mesin mulai dalam kondisi berbeban?
Berapa torsi awal yang dibutuhkan?
Berapa kecepatan keluaran yang diperlukan?
Rasio gearbox berapa yang sesuai?
Apakah mesin membutuhkan percepatan bertahap?
Apakah posisi berhenti harus akurat?
Apakah diperlukan clutch atau brake?
Apakah motor memiliki waktu pendinginan?
Bagaimana suhu dan kondisi lingkungan?
Apakah sistem kontrol memicu start-stop berlebihan?
Apakah kapasitas produksi akan bertambah?
Parameter apa yang akan dipantau setelah pemasangan?

FAQ: Pertanyaan Umum tentang Gear Motor untuk Mesin Start-Stop

Sebelum menentukan gear motor untuk mesin produksi yang sering start-stop, beberapa pertanyaan berikut sering muncul dalam proses evaluasi dan pengadaan peralatan.

1. Apakah gear motor berdaya lebih besar selalu lebih aman?

Tidak selalu. Gear motor harus disesuaikan dengan torsi, rasio, kecepatan, jumlah siklus, dan karakter beban. Daya yang terlalu besar tidak otomatis menyelesaikan masalah jika rasio atau sistem kontrolnya tidak sesuai.

2. Mengapa gear motor cepat panas meskipun beban tidak terlalu berat?

Penyebabnya dapat berupa frekuensi start yang terlalu tinggi, waktu pendinginan singkat, ventilasi buruk, rasio tidak sesuai, gesekan mekanis, atau motor bekerja berulang kali pada kondisi awal yang berat.

3. Apakah inverter dapat mengurangi hentakan saat start?

Inverter dapat membantu mengatur percepatan dan kecepatan motor. Namun, pengaturannya harus disesuaikan dengan kebutuhan torsi, waktu siklus, dan spesifikasi motor. Dengan pengaturan percepatan yang tepat, inverter dapat membantu mengurangi hentakan pada gear, poros, rantai, dan komponen transmisi lainnya.

4. Kapan clutch-brake lebih sesuai daripada mematikan motor?

Clutch-brake dapat dipertimbangkan ketika gerakan harus sering dihentikan dan dimulai, sementara motor utama tetap berputar. Keputusan tetap perlu mempertimbangkan frekuensi siklus, panas pengereman, dan kebutuhan posisi.

5. Apakah gear motor lama masih dapat digunakan setelah kapasitas produksi meningkat?

Bisa apabila hasil evaluasi menunjukkan torsi, suhu, jumlah start, rasio, dan kondisi mekanisnya masih sesuai. Jika jumlah siklus atau berat beban meningkat, perhitungan perlu dilakukan ulang.

Kesimpulan: Cara Memilih Gear Motor yang Tepat untuk Operasi Start-Stop

Penyesuaian gear motor untuk mesin yang sering start-stop harus mempertimbangkan jumlah siklus, torsi awal, rasio gearbox, waktu percepatan, pengereman, dan waktu pendinginan. Pemantauan arus, suhu, getaran, serta sistem kontrol juga diperlukan agar penyebab beban berlebih dapat diketahui sejak awal.

Agar proses evaluasi lebih mudah dilakukan, berikut langkah-langkah yang dapat langsung diterapkan:

Catat jumlah start-stop mesin dalam satu jam.
Periksa apakah mesin mulai dengan atau tanpa beban.
Hitung kebutuhan torsi awal.
Evaluasi rasio gearbox dan kecepatan output.
Atur waktu percepatan dan perlambatan.
Tentukan kebutuhan clutch atau brake.
Periksa duty cycle dan waktu pendinginan.
Pantau arus, suhu, getaran, dan suara.
Evaluasi sensor, timer, dan logika PLC.
Perbarui perhitungan jika kapasitas produksi berubah.

Solusi Gear Motor untuk Mesin Produksi dengan Frekuensi Start-Stop Tinggi

Mesin produksi dengan pola start-stop berulang memerlukan gear motor yang tidak hanya sesuai dari sisi daya, tetapi juga mampu menghadapi tuntutan torsi awal, siklus kerja, dan kondisi operasional yang spesifik.

PT Interjaya Suryamegah menyediakan gearbox, gear motor, compact gear motor, electric motor, clutch, brake, dan variable speed pulley untuk berbagai kebutuhan mesin industri. Pemilihan produk dapat disesuaikan dengan torsi, kecepatan, frekuensi start-stop, serta karakter beban pada proses produksi. Pemilihan yang tepat dapat membantu mengurangi risiko overheating, keausan komponen, serta gangguan pada proses produksi

Alamat: Branch Office
Hotline:
+6231 9985 0000
+6221 2900 6565
+6281288889052

Cara Merencanakan Cadangan Kapasitas Genset untuk Penambahan Mesin di Pabrik

Cadangan kapasitas genset untuk penambahan mesin pabrik perlu direncanakan berdasarkan beban aktual pabrik, kebutuhan daya awal mesin baru, kemungkinan mesin beroperasi bersamaan, dan rencana ekspansi produksi. Perhitungan kapasitas genset industri tidak cukup dilakukan dengan menjumlahkan daya seluruh mesin karena pola penggunaan setiap beban dapat berbeda dalam kondisi operasional nyata.

Banyak pabrik menghadapi situasi ketika kapasitas genset yang sebelumnya mencukupi mulai terasa terbatas setelah ada penambahan mesin produksi, peningkatan target output, atau pembukaan lini baru. Jika kebutuhan daya mesin produksi baru tidak diperhitungkan sejak awal, risiko overload, penurunan tegangan, hingga gangguan operasional dapat meningkat.

Artikel ini membahas cara merencanakan cadangan daya genset pabrik secara lebih terstruktur, mulai dari evaluasi load profile pabrik, identifikasi beban puncak listrik industri, perhitungan kebutuhan daya mesin baru, hingga strategi perencanaan genset jangka panjang untuk mendukung ekspansi produksi.

Mengapa Rencana Penambahan Mesin Harus Dihitung Sejak Memilih Genset?

Genset yang hanya disesuaikan dengan kebutuhan daya saat ini berisiko tidak lagi mencukupi ketika pabrik menambah mesin, shift produksi, atau fasilitas pendukung. Sebaliknya, menyediakan kapasitas terlalu besar tanpa dasar perhitungan juga dapat membuat investasi dan biaya operasional menjadi kurang efisien.

Hal yang dapat berubah setelah ekspansi:

Jumlah mesin produksi
Durasi operasional pabrik
Jumlah shift kerja
Beban utilitas pendukung
Kebutuhan pendinginan dan ventilasi
Penggunaan pompa, kompresor, atau conveyor tambahan
Sistem otomasi dan panel kontrol baru
Beban fasilitas pendukung pekerja

Rencana kapasitas genset sebaiknya mengikuti peta pengembangan fasilitas selama beberapa tahun, bukan hanya daftar mesin yang digunakan saat pembelian genset dilakukan. Pendekatan ini membantu perusahaan menghindari penggantian genset lebih cepat dari yang direncanakan.

Mulai dari Data Beban Aktual Pabrik

Perencanaan harus dimulai dari data konsumsi daya aktual ketika pabrik beroperasi, terutama pada jam produksi tersibuk. Data tersebut memberikan gambaran yang lebih akurat dibandingkan hanya menjumlahkan kapasitas pada nameplate seluruh mesin.

Data yang perlu dikumpulkan:

Daya aktif dalam kW
Daya semu dalam kVA
Arus pada setiap fase
Faktor daya
Beban tertinggi selama produksi
Beban rata-rata selama satu shift
Mesin yang beroperasi bersamaan
Waktu terjadinya beban puncak
Beban yang wajib tetap aktif saat listrik padam

1. Gunakan Data dari Beberapa Kondisi Produksi

Data beban listrik dapat berubah tergantung kondisi operasional pabrik. Karena itu, pengukuran sebaiknya tidak dilakukan hanya pada satu kondisi produksi agar hasil perencanaan kapasitas genset lebih akurat.

Pengukuran sebaiknya dilakukan ketika:

Produksi berjalan normal
Pesanan sedang tinggi
Seluruh lini utama beroperasi
Mesin besar mulai dinyalakan
Pergantian shift
Sistem pendinginan bekerja maksimal
Proses produksi mencapai jam beban tertinggi

Pengukuran pada satu kondisi saja sering menghasilkan data yang kurang representatif. Misalnya, beban listrik saat produksi normal dapat berbeda jauh dibandingkan saat seluruh lini bekerja untuk memenuhi lonjakan permintaan.

2. Pisahkan Beban Penting dan Beban yang Dapat Dimatikan

Tidak semua peralatan harus terhubung ke genset ketika listrik padam. Memisahkan beban penting dan beban nonkritis membantu perusahaan merencanakan kapasitas genset secara lebih tepat dan efisien.

Sebelum membuat tabel klasifikasi beban, seluruh peralatan sebaiknya dikelompokkan berdasarkan tingkat kepentingannya terhadap keberlangsungan produksi.

Kelompok Beban	Contoh Peralatan	Status Saat Listrik Padam
Beban kritis	Panel kontrol, sistem keselamatan, pompa penting	Harus tetap aktif
Beban produksi utama	Mesin proses inti, conveyor utama	Aktif sesuai prioritas
Beban produksi pendukung	Packing, finishing, alat bantu	Dapat ditunda
Beban fasilitas	AC kantor, charger, penerangan nonkritis	Dapat dimatikan

Dengan pemisahan ini, perusahaan dapat lebih fokus menyediakan cadangan daya genset pabrik untuk beban yang benar-benar diperlukan saat kondisi darurat.

Buat Daftar Mesin yang Akan Ditambahkan

Setiap mesin yang masuk dalam rencana ekspansi perlu dicatat secara rinci agar kebutuhan dayanya dapat dimasukkan ke dalam perencanaan genset.

Data mesin baru yang perlu dicatat:

Nama dan fungsi mesin
Kapasitas daya
Tegangan dan jumlah fase
Arus operasional
Arus saat mesin dinyalakan
Jenis motor yang digunakan
Metode starting motor
Lama mesin beroperasi
Waktu rencana pemasangan
Mesin lain yang harus beroperasi bersamaan

Jangan Hanya Mencatat Mesin Utama

Banyak perencanaan kapasitas genset hanya berfokus pada mesin produksi utama. Padahal, penambahan satu mesin baru sering memunculkan kebutuhan utilitas dan peralatan pendukung yang juga menambah beban listrik pabrik.

Peralatan tambahan yang sering ikut bertambah antara lain:

Conveyor
Pompa
Kompresor
Chiller
Sistem ventilasi
Dust collector
Ring blower
Vacuum pump
Sistem kontrol
Lampu kerja
Peralatan packing.

Gunakan konsep expansion load register, yaitu satu daftar khusus yang mencatat seluruh penambahan beban listrik dari setiap proyek ekspansi. Daftar ini diperbarui sebelum pembelian mesin disetujui agar perubahan kebutuhan genset dapat dipantau sejak awal.

Bedakan Daya Operasional dan Daya Saat Mesin Mulai Menyala

Mesin yang menggunakan motor listrik dapat membutuhkan daya awal lebih besar dibandingkan daya ketika sudah berjalan stabil. Karena itu, perencanaan genset harus mempertimbangkan proses menyalakan mesin, bukan hanya konsumsi listrik normalnya.

1. Periksa Karakteristik Starting Setiap Mesin

Setiap mesin memiliki karakteristik starting yang berbeda. Perbedaan ini memengaruhi besarnya starting current motor listrik dan kemampuan genset dalam menerima lonjakan beban ketika mesin pertama kali dinyalakan.

Untuk itu, beberapa faktor berikut perlu diperiksa sebelum memasukkan mesin ke dalam perhitungan kapasitas genset:

Ukuran motor
Jenis motor
Beban yang langsung digerakkan
Metode starting
Kondisi mesin saat mulai berjalan
Penggunaan inverter atau variable frequency drive
Waktu yang dibutuhkan hingga kecepatan stabil

Motor dengan kapasitas yang sama belum tentu memiliki karakteristik starting yang sama. Perbedaan metode starter, kondisi beban, dan sistem kontrol dapat menghasilkan kebutuhan daya awal yang berbeda.

2. Identifikasi Mesin dengan Beban Awal Tinggi

Mesin dengan kebutuhan daya awal tinggi perlu mendapatkan perhatian khusus karena dapat memberikan lonjakan beban yang signifikan saat proses starting. Jika beberapa mesin seperti ini menyala dalam waktu berdekatan, kapasitas genset dapat terpakai lebih cepat daripada yang diperkirakan.

Contoh peralatan yang umumnya memiliki karakteristik beban awal tinggi meliputi:

Kompresor
Pompa berkapasitas besar
Chiller
Crusher
Mixer
Conveyor dalam kondisi bermuatan
Mesin dengan motor induksi besar

Mesin-mesin tersebut biasanya memberikan kontribusi signifikan terhadap lonjakan beban genset. Oleh karena itu, evaluasi starting current perlu menjadi bagian dari perhitungan kapasitas genset untuk ekspansi pabrik.

3. Evaluasi Apakah Mesin Dapat Dinyalakan Bertahap

Pengaturan urutan penyalaan dapat membantu menekan lonjakan beban. Mesin baru tidak selalu harus dinyalakan bersamaan dengan mesin produksi yang sudah ada.

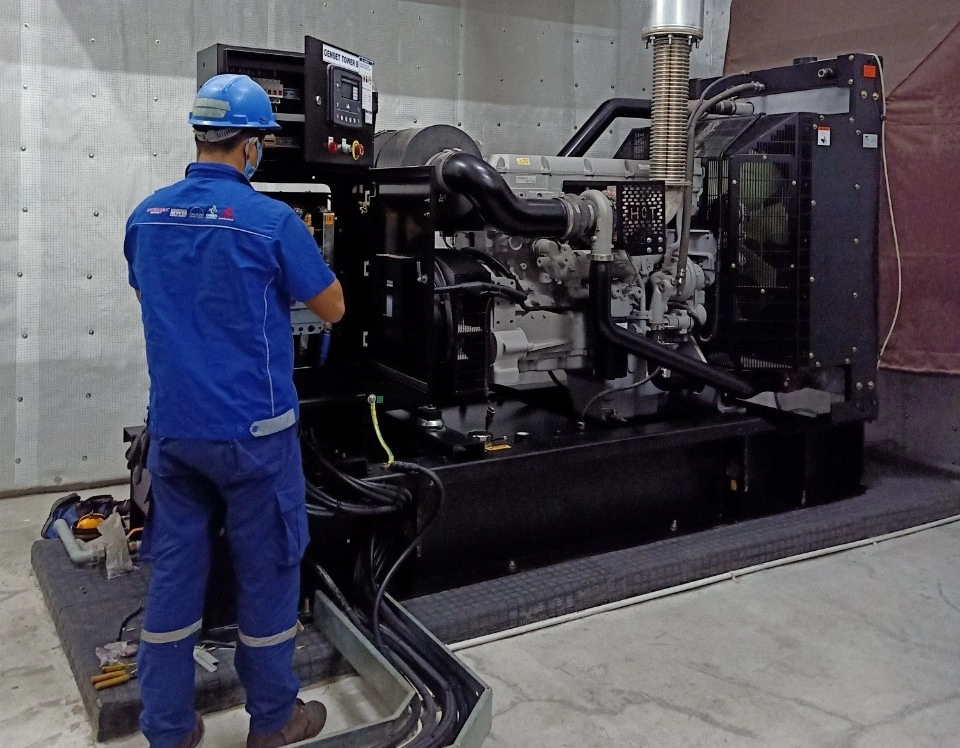

Baca selengkapnya artikel tentang cara menentukan urutan menyalakan mesin produksi setelah genset aktif untuk membantu Anda memahami lebih lanjut tentang urutannya.

Perhitungkan Mesin yang Benar-Benar Beroperasi Bersamaan

Kapasitas genset tidak selalu harus dihitung berdasarkan total daya seluruh mesin jika sebagian mesin bekerja bergantian. Namun, asumsi ini harus didukung oleh jadwal produksi dan sistem kontrol yang jelas.

1. Buat Matriks Operasi Mesin

Sebelum melakukan perhitungan kapasitas, buat matriks operasi untuk melihat hubungan antar-mesin dalam setiap shift produksi.

Mesin	Shift 1	Shift 2	Shift 3	Menyala Bersamaan dengan
Mesin A	Aktif	Aktif	Tidak aktif	Mesin B dan C
Mesin B	Aktif	Tidak aktif	Aktif	Mesin A
Mesin C	Aktif	Aktif	Aktif	Mesin A dan D
Mesin baru	Rencana aktif	Rencana aktif	Tidak aktif	Belum ditentukan

Matriks ini membantu mengidentifikasi mesin mana yang benar-benar memberikan kontribusi terhadap beban puncak listrik industri.

2. Hindari Asumsi Semua Mesin Tidak Akan Menyala Bersamaan

Perubahan target produksi, keterlambatan proses, lembur, atau gangguan mesin dapat membuat pola operasi berbeda dari rencana awal.

Jika perhitungan hanya didasarkan pada kondisi ideal, kapasitas genset dapat menjadi terlalu kecil ketika terjadi perubahan operasional di lapangan.

3. Gunakan Skenario Operasi Terberat yang Masih Realistis

Perencanaan kapasitas genset sebaiknya tidak hanya mengacu pada kondisi operasional rata-rata. Tim teknik juga perlu mengevaluasi kondisi produksi yang paling berat namun masih mungkin terjadi dalam aktivitas pabrik sehari-hari.

Beberapa skenario operasi yang dapat digunakan sebagai acuan antara lain:

Seluruh lini utama beroperasi
Mesin baru mulai menyala
Sistem pendinginan bekerja maksimal
Pompa atau kompresor sedang aktif
Beban penting fasilitas tetap digunakan

Pendekatan ini membantu perusahaan mempersiapkan kapasitas genset terhadap kondisi produksi yang paling menuntut tanpa harus melakukan oversizing secara berlebihan.

Gunakan metode coincident load mapping untuk melihat beban mana yang benar-benar muncul pada waktu yang sama. Pendekatan ini membantu menghindari perhitungan yang terlalu kecil maupun terlalu berlebihan.

Tentukan Tahapan Penambahan Kapasitas Berdasarkan Rencana Ekspansi

Rencana ekspansi sebaiknya dibagi menjadi beberapa tahap agar perusahaan mengetahui kapan kapasitas genset perlu dievaluasi atau ditingkatkan. Perencanaan bertahap membuat keputusan investasi lebih terukur. Selain itu, tim teknik dapat menyesuaikan kapasitas genset dengan perkembangan aktual operasional pabrik.

Sebelum menentukan kebutuhan genset jangka panjang, susun terlebih dahulu roadmap ekspansi yang akan dijalankan perusahaan.

Tahap Ekspansi	Perubahan Operasional	Tambahan Beban	Tindakan
Kondisi saat ini	Lini produksi yang sudah berjalan	Beban aktual	Tetapkan baseline
Tahap 1	Penambahan satu mesin	Beban mesin dan utilitas	Evaluasi kapasitas
Tahap 2	Peningkatan jam produksi	Durasi penggunaan meningkat	Cek profil beban
Tahap 3	Pembukaan lini baru	Beberapa mesin tambahan	Hitung ulang sistem
Tahap 4	Operasi penuh	Seluruh lini aktif	Lakukan load test

1. Tetapkan Titik Evaluasi Kapasitas

Evaluasi kapasitas genset tidak perlu menunggu hingga terjadi gangguan atau overload. Perusahaan sebaiknya menentukan beberapa momen evaluasi sejak awal agar perubahan kebutuhan daya dapat diantisipasi sebelum memengaruhi operasional.

Evaluasi dapat dilakukan ketika:

Mesin baru akan dibeli
Lini produksi baru dirancang
Target produksi meningkat
Jam operasional bertambah
Jumlah shift berubah
Beban genset mendekati batas yang ditetapkan
Sistem distribusi listrik diperluas

Dengan menetapkan titik evaluasi sejak awal, perusahaan dapat mengetahui kapan perhitungan kapasitas genset perlu diperbarui.

2. Jangan Menunggu Genset Mengalami Overload

Evaluasi sebaiknya dilakukan sebelum mesin baru dipasang agar perusahaan masih memiliki waktu untuk menyesuaikan genset, panel, kabel, dan sistem distribusi.

Menunggu hingga genset mengalami overload biasanya membuat biaya perbaikan dan penyesuaian menjadi lebih besar dibandingkan melakukan evaluasi sejak tahap perencanaan.

Berapa Besar Cadangan Kapasitas yang Perlu Disiapkan?

Tidak ada satu persentase cadangan yang berlaku untuk semua pabrik. Besarnya cadangan harus disesuaikan dengan kepastian rencana ekspansi, karakter beban, frekuensi penambahan mesin, serta kemampuan genset menerima perubahan beban.

Faktor yang perlu dipertimbangkan:

Jumlah mesin yang akan ditambahkan
Kepastian jadwal ekspansi
Karakter starting mesin
Pertumbuhan target produksi
Pola operasi mesin
Risiko perubahan layout
Kemungkinan penambahan fasilitas pendukung
Kebijakan perusahaan terkait kontinuitas produksi

1. Hindari Cadangan yang Terlalu Kecil

Cadangan kapasitas yang terlalu kecil memang dapat menekan biaya investasi awal. Namun, keputusan ini dapat menimbulkan berbagai kendala ketika perusahaan mulai menambah mesin atau meningkatkan kapasitas produksi.

Risikonya:

Genset cepat mencapai batas kapasitas
Penambahan mesin tertunda
Tegangan turun saat mesin baru menyala
Proteksi genset lebih sering bekerja
Perusahaan harus mengganti genset lebih cepat

2. Hindari Kapasitas yang Terlalu Besar Tanpa Perhitungan

Di sisi lain, menyediakan kapasitas yang terlalu besar tanpa analisis beban yang memadai juga bukan pilihan ideal. Investasi yang dikeluarkan bisa menjadi tidak sebanding dengan kebutuhan operasional aktual.

Risikonya:

Biaya investasi lebih tinggi
Ukuran ruang genset bertambah
Sistem pendukung menjadi lebih kompleks
Pengoperasian tidak sesuai dengan karakter beban aktual
Anggaran yang seharusnya digunakan untuk komponen penting lainnya berkurang

3. Gunakan Beberapa Skenario Cadangan

Agar perencanaan genset jangka panjang lebih fleksibel, perusahaan sebaiknya tidak hanya menggunakan satu asumsi ekspansi. Buat beberapa skenario berdasarkan kemungkinan perkembangan operasional yang paling realistis.

Buat tiga skenario:

Skenario minimum untuk kebutuhan mesin yang sudah pasti
Skenario menengah untuk ekspansi yang kemungkinan besar dilakukan
Skenario maksimum untuk pengembangan lini produksi jangka panjang

Dengan pendekatan ini, manajemen dapat membandingkan kebutuhan investasi pada setiap tahap pengembangan pabrik.

Pendekatan scenario-based sizing membantu manajemen membandingkan kebutuhan teknis, risiko, dan anggaran sebelum memilih kapasitas akhir genset.

Periksa Kapasitas Panel, Kabel, dan Sistem Pemindah Daya

Penambahan kapasitas genset tidak akan efektif jika panel, kabel, proteksi, serta sistem pemindah dayanya tidak mampu menyalurkan beban tambahan.

Komponen yang perlu diperiksa:

Panel distribusi utama
Panel ATS dan AMF
Circuit breaker
Ukuran kabel
Busbar
Sistem grounding
Proteksi arus lebih
Pembagian beban antar-fase
Jalur listrik menuju mesin baru
Kapasitas transformator jika digunakan

1. Cek Keseimbangan Beban Antar-Fase

Penambahan mesin baru dapat mengubah distribusi beban pada sistem kelistrikan. Oleh karena itu, keseimbangan beban antar-fase perlu diperiksa sebelum mesin mulai dioperasikan.

Beban yang terlalu besar pada salah satu fase dapat menyebabkan ketidakseimbangan sistem, meningkatkan rugi-rugi listrik, dan memengaruhi performa peralatan yang terhubung ke jaringan distribusi.

2. Pastikan Sistem Proteksi Masih Sesuai

Saat kapasitas beban bertambah, sistem proteksi yang sebelumnya memadai belum tentu masih sesuai dengan kondisi operasional terbaru.

Penambahan mesin dapat mengubah:

Arus total sistem
Tingkat arus hubung singkat
Pengaturan circuit breaker
Koordinasi proteksi
Kapasitas kabel dan busbar

Evaluasi ini penting untuk memastikan proteksi tetap bekerja sesuai fungsinya ketika terjadi gangguan pada sistem kelistrikan.

3. Evaluasi Ruang untuk Pengembangan Sistem

Selain kapasitas teknis, perusahaan juga perlu mempertimbangkan ruang yang tersedia untuk pengembangan sistem kelistrikan di masa mendatang.

Beberapa kebutuhan yang sebaiknya dipersiapkan sejak awal meliputi:

Ruang panel tambahan
Jalur kabel cadangan
Terminal kosong
Area akses teknisi
Kemungkinan pemasangan genset tambahan

Perencanaan ruang yang baik dapat mengurangi kebutuhan modifikasi besar ketika ekspansi berikutnya dilakukan.

Pertimbangkan Sistem Genset Paralel untuk Ekspansi Bertahap

Untuk pabrik dengan pertumbuhan beban yang belum dapat dipastikan, penggunaan beberapa genset yang dapat bekerja paralel bisa menjadi salah satu pilihan. Sistem ini memungkinkan kapasitas ditambah bertahap sesuai perkembangan operasional.

1. Kapan Sistem Paralel Dapat Dipertimbangkan?

Sistem genset paralel umumnya lebih relevan pada fasilitas yang memiliki kebutuhan fleksibilitas tinggi atau rencana ekspansi dalam beberapa tahap.

Sistem paralel dapat dipertimbangkan ketika:

Ekspansi dilakukan secara bertahap
Beban produksi berubah cukup besar
Pabrik membutuhkan redundansi
Perawatan tidak boleh menghentikan seluruh sumber daya cadangan
Kapasitas satu genset tidak lagi mencukupi
Terdapat beberapa kelompok beban dengan tingkat prioritas berbeda

Dengan pendekatan ini, perusahaan dapat mengoperasikan jumlah genset sesuai kebutuhan beban yang sedang berlangsung.

2. Apa yang Perlu Disiapkan?

Penggunaan beberapa genset secara paralel membutuhkan perencanaan yang lebih kompleks dibandingkan penggunaan satu unit genset tunggal.

Komponen dan perencanaan yang perlu diperhatikan:

Panel sinkronisasi
Load sharing
Sistem kontrol
Proteksi
Komunikasi antargenset
Ruang instalasi
Sistem bahan bakar
Prosedur operasi
Kompetensi teknisi

Setiap komponen harus dirancang agar seluruh unit dapat bekerja secara sinkron dan aman saat menerima perubahan beban.

Melalui metode modular power expansion, kapasitas genset bisa ditingkatkan sesuai kebutuhan tanpa harus merombak total sistem yang ada. Meski begitu, proses ini memerlukan analisis teknis khusus karena menggabungkan beberapa genset secara paralel memiliki tingkat kesulitan yang lebih tinggi

Lakukan Simulasi Kapasitas Sebelum Mesin Baru Dipasang

Simulasi membantu perusahaan memperkirakan kondisi genset setelah mesin baru masuk ke sistem, termasuk perubahan beban normal dan lonjakan daya saat starting.

Skenario yang perlu disimulasikan:

Kondisi produksi saat ini
Kondisi setelah satu mesin ditambahkan
Mesin baru menyala ketika mesin utama beroperasi
Beberapa mesin mengalami starting berdekatan
Beban puncak pada shift tersibuk
Salah satu mesin berhenti dan dinyalakan kembali
Seluruh beban kritis aktif saat listrik padam

1. Gunakan Data Aktual, Bukan Perkiraan Umum

Hasil simulasi akan lebih akurat jika menggunakan data aktual yang berasal dari peralatan dan kondisi operasional pabrik.

Sumber data dapat berasal dari:

Power meter
Panel monitoring
Manual mesin
Nameplate motor
Riwayat pengoperasian
Pengukuran teknisi
Data dari produsen mesin

Penggunaan data aktual membantu mengurangi kesalahan perhitungan yang sering muncul akibat asumsi yang terlalu umum.

2. Lakukan Load Test Setelah Instalasi

Setelah mesin dipasang, pengujian lapangan tetap perlu dilakukan untuk memastikan hasil simulasi sesuai dengan kondisi operasional sebenarnya.

Beberapa parameter yang perlu diperiksa saat load test meliputi:

Persentase beban genset
Tegangan
Frekuensi
Arus setiap fase
Respons ketika motor menyala
Alarm pada panel
Waktu pemulihan setelah terjadi lonjakan beban

Data hasil pengujian dapat digunakan sebagai dasar evaluasi apabila terjadi perubahan kapasitas produksi di kemudian hari.

Buat Dokumen Perencanaan Beban yang Selalu Diperbarui

Data kapasitas genset sebaiknya disimpan dalam satu dokumen yang diperbarui setiap kali terjadi perubahan mesin, layout, atau pola produksi.

Dokumen ini berfungsi sebagai referensi utama bagi tim produksi, teknik, purchasing, dan kelistrikan ketika merencanakan ekspansi maupun melakukan evaluasi kapasitas sistem yang sudah ada.

Isi dokumen:

Daftar seluruh mesin
Kapasitas daya
Arus operasional
Kebutuhan daya awal
Jadwal operasi
Tingkat prioritas
Sumber listrik yang digunakan
Beban aktual hasil pengukuran
Rencana penambahan mesin
Kapasitas tersisa
Tanggal evaluasi terakhir

1. Libatkan Tim Produksi Sebelum Pembelian Mesin Baru

Keputusan pembelian mesin baru sebaiknya tidak hanya dilakukan berdasarkan kebutuhan kapasitas produksi. Kesiapan sistem kelistrikan juga harus menjadi bagian dari proses evaluasi.

Tim yang perlu dilibatkan meliputi:

Purchasing
Produksi
Teknik
Kelistrikan

Koordinasi sejak awal membantu mencegah kondisi ketika mesin sudah dibeli tetapi kapasitas daya pendukung belum siap.

2. Perbarui Data Setelah Layout Produksi Berubah

Perubahan layout dapat memengaruhi kebutuhan distribusi listrik dan pola operasi mesin. Oleh karena itu, dokumen perencanaan beban perlu diperbarui setiap kali terjadi perubahan tata letak fasilitas.

Beberapa aspek yang dapat berubah meliputi:

Jalur kabel
Panel distribusi
Pembagian fase
Urutan penyalaan
Keterkaitan antarmesin
Beban pada area tertentu

Tambahkan kolom electrical impact approval pada dokumen pengadaan mesin. Mesin baru hanya dapat disetujui setelah dampaknya terhadap genset dan distribusi listrik diperiksa oleh tim teknik.

Kesalahan dalam Merencanakan Cadangan Kapasitas Genset

Kesalahan paling umum adalah menghitung hanya berdasarkan mesin saat ini, mengabaikan kebutuhan daya awal, dan tidak memasukkan utilitas tambahan yang muncul setelah ekspansi.

Kesalahan yang perlu dihindari:

Menjumlahkan daya mesin tanpa melihat pola operasi
Mengabaikan arus saat motor dinyalakan
Tidak mengukur beban puncak aktual
Tidak memasukkan pompa, chiller, dan kompresor tambahan
Menganggap seluruh mesin selalu bekerja bergantian
Tidak memeriksa kapasitas panel dan kabel
Tidak memperbarui data setelah ekspansi
Memilih kapasitas terlalu besar tanpa analisis beban
Tidak melakukan pengujian setelah mesin terpasang

Agar proses evaluasi lebih konsisten, gunakan checklist evaluasi sehingga setiap rencana penambahan mesin diperiksa dengan standar yang sama oleh tim teknik dan operasional.

FAQ: Pertanyaan Umum tentang Cadangan Kapasitas Genset Pabrik

Sebelum menentukan kapasitas genset untuk ekspansi pabrik, berikut beberapa pertanyaan yang sering muncul dalam proses perencanaan dan evaluasi beban listrik industri.

1. Apakah kapasitas genset harus mengikuti total daya seluruh mesin?

Tidak selalu. Perhitungan perlu melihat mesin yang benar-benar beroperasi bersamaan, tingkat prioritas beban, dan kebutuhan daya saat starting. Namun, asumsi mesin bekerja bergantian harus didukung oleh jadwal dan sistem kontrol yang jelas.

2. Kapan kapasitas genset perlu dihitung ulang?

Perhitungan perlu diperbarui ketika perusahaan menambah mesin, membuka lini baru, menambah shift, mengubah layout, atau melihat beban genset mendekati batas operasional yang ditentukan.

3. Apakah penambahan mesin kecil tetap perlu dievaluasi?

Ya. Beberapa mesin kecil yang ditambahkan secara bertahap dapat membentuk beban akumulatif yang cukup besar, terutama jika semuanya bekerja bersamaan.

4. Apakah genset lama dapat digunakan setelah kapasitas produksi bertambah?

Bisa, selama hasil pengukuran dan pengujian menunjukkan kapasitas, respons terhadap beban awal, serta sistem distribusinya masih mencukupi. Kondisi genset juga perlu diperiksa sebelum dijadikan dasar ekspansi.

5. Apakah lebih baik membeli satu genset besar atau beberapa genset?

Pilihannya bergantung pada pola beban, kebutuhan redundansi, tahapan ekspansi, anggaran, dan kesiapan sistem kontrol. Beberapa genset dapat memberikan fleksibilitas, tetapi integrasi dan pengoperasiannya lebih kompleks.

Jika Pabrik Akan Berkembang, Rencanakan Kapasitas Genset Sejak Sekarang

Cadangan kapasitas genset untuk penambahan mesin pabrik harus direncanakan berdasarkan data beban aktual, kebutuhan daya awal, pola mesin beroperasi, dan tahapan ekspansi pabrik. Perencanaan juga harus mencakup panel, kabel, sistem proteksi, serta kemampuan distribusi daya secara keseluruhan.

Langkah yang dapat langsung dilakukan:

Ukur beban aktual saat produksi mencapai kondisi tersibuk
Pisahkan beban kritis dan beban yang dapat dimatikan
Catat seluruh mesin yang akan ditambahkan
Masukkan utilitas pendukung ke dalam perhitungan
Analisis kebutuhan daya awal setiap motor
Buat beberapa skenario ekspansi
Periksa kapasitas panel, kabel, dan sistem proteksi
Lakukan simulasi sebelum mesin dibeli
Uji sistem setelah mesin terpasang
Perbarui dokumen beban setiap kali operasional berubah

Pastikan Rencana Ekspansi Tidak Terhambat Keterbatasan Daya Cadangan

Perencanaan kapasitas genset yang tepat dari awal memastikan operasional tetap berjalan saat listrik padam, sekaligus menghemat biaya dari risiko ganti sistem di masa depan.

PT Interjaya Suryamegah menyediakan berbagai pilihan genset INTERGEN powered by MWM, INTERGEN powered by MAN, INTERGEN powered by Perkins, INTERGEN powered by Mitsubishi, INTERGEN powered by Lombardini, dan Fawde, serta Genset ECHNOGEN. Pemilihan unit dapat disesuaikan dengan kebutuhan daya pabrik saat ini, karakter beban mesin, dan rencana ekspansi produksi pada masa mendatang.

Alamat: Branch Office
Hotline:
+6231 9985 0000
+6221 2900 6565
+6281288889052

Cara Menentukan Urutan Menyalakan Mesin Produksi Setelah Genset Aktif

Mesin produksi tidak sebaiknya langsung dinyalakan secara bersamaan setelah genset aktif. Urutan menyalakan mesin produksi setelah genset aktif perlu disusun berdasarkan prioritas proses, kebutuhan daya awal, keterkaitan antarmesin, dan kemampuan genset menerima tambahan beban agar tegangan tetap stabil serta produksi dapat kembali berjalan dengan aman.

Saat terjadi pemadaman listrik, banyak pabrik berfokus pada seberapa cepat produksi dapat kembali berjalan. Namun, proses pemulihan yang terlalu cepat justru dapat memicu overload, penurunan tegangan, hingga gangguan pada mesin dan sistem kontrol yang sensitif terhadap perubahan kualitas daya.

Artikel ini membahas prosedur menyalakan mesin produksi dengan genset secara bertahap, mulai dari pengumpulan data mesin, pembagian prioritas beban, hingga cara menjaga stabilitas tegangan genset selama proses pemulihan produksi setelah blackout.

Mengapa Mesin Produksi Tidak Boleh Langsung Dinyalakan Bersamaan?

Menyalakan banyak mesin secara bersamaan dapat menghasilkan lonjakan kebutuhan daya yang jauh lebih tinggi daripada konsumsi listrik saat mesin sudah berjalan normal. Kondisi ini dapat menyebabkan tegangan turun, frekuensi genset tidak stabil, proteksi bekerja, atau genset mati karena overload.

Beberapa kondisi yang dapat terjadi jika seluruh mesin langsung dinyalakan bersamaan antara lain:

Motor listrik memerlukan arus awal yang lebih tinggi saat pertama kali berputar.
Pompa, kompresor, dan conveyor dapat menghasilkan lonjakan beban dalam waktu singkat.
Beberapa mesin dapat mulai menarik daya pada waktu yang hampir bersamaan.
Genset membutuhkan waktu untuk menstabilkan putaran mesin, tegangan, dan frekuensi sebelum menerima tambahan beban besar.
Panel kontrol, PLC, dan perangkat elektronik sensitif dapat mengalami gangguan akibat penurunan tegangan mendadak.

Perlu dipahami bahwa kebutuhan daya awal motor tidak selalu sama dengan daya operasional normalnya. Nilainya dapat berbeda tergantung jenis motor, metode starter, kondisi beban mekanis, hingga sistem kontrol yang digunakan. Karena itu, data aktual sebaiknya diperoleh dari nameplate, manual mesin, maupun hasil pengukuran teknisi di lapangan.

Data Apa Saja yang Perlu Dikumpulkan Sebelum Menentukan Urutan Penyalaan?

Urutan penyalaan harus dibuat berdasarkan data setiap mesin, bukan hanya berdasarkan ukuran mesin atau lokasi pemasangannya di area produksi. Semakin lengkap data yang dimiliki, semakin mudah tim teknik menyusun pembagian beban genset pabrik secara aman.

1. Catat Daya Operasional dan Kebutuhan Daya Awal

Langkah pertama adalah mengumpulkan data dasar seluruh mesin yang terhubung ke sistem genset. Data ini akan menjadi dasar dalam menentukan prioritas penyalaan dan memperkirakan potensi lonjakan beban.

Data yang perlu dicatat meliputi:

Daya mesin dalam kW atau kVA
Arus operasional normal
Arus saat mesin pertama dinyalakan
Jenis motor atau penggerak
Metode starting yang digunakan
Durasi mesin mencapai kondisi stabil

2. Identifikasi Fungsi Setiap Mesin dalam Proses Produksi

Setelah data daya terkumpul, mesin perlu dikelompokkan berdasarkan fungsi dan perannya dalam alur produksi. Pengelompokan ini membantu menentukan mesin mana yang wajib aktif terlebih dahulu dan mana yang masih dapat ditunda.

Mesin dapat dikelompokkan menjadi:

Mesin untuk keselamatan dan utilitas
Mesin pendukung proses
Mesin utama produksi
Mesin lanjutan atau finishing
Peralatan yang dapat ditunda penggunaannya

Pendekatan ini membantu menentukan prioritas beban listrik pabrik secara lebih logis dibandingkan hanya melihat besarnya daya mesin.

3. Periksa Hubungan Antar-Mesin

Tidak semua mesin dapat bekerja secara mandiri. Banyak proses produksi memiliki keterkaitan antarmesin yang harus diperhatikan saat menyusun urutan menyalakan mesin setelah listrik padam.

Sebagai contoh:

Conveyor tujuan perlu aktif sebelum conveyor pengirim.
Sistem pendingin perlu bekerja sebelum mesin utama dijalankan.
Sistem pelumasan harus aktif sebelum poros utama mulai berputar.
Mesin pengisi tidak dapat beroperasi sebelum conveyor atau wadah penerima siap digunakan.

Agar seluruh informasi mesin terdokumentasi dengan seragam, tim teknik dapat menggunakan checklist berikut sebelum menyusun urutan penyalaan.

Data Mesin	Keterangan
Nama mesin	Identifikasi peralatan
Daya operasional	kW atau kVA
Arus operasional	Beban normal
Arus awal	Saat pertama dinyalakan
Metode starting	DOL, soft starter, inverter, dan lainnya
Durasi stabil	Waktu hingga kondisi normal
Fungsi mesin	Utilitas, proses utama, finishing, dan lainnya
Keterkaitan proses	Mesin yang harus aktif lebih dahulu

Cara Membagi Mesin Berdasarkan Prioritas Penyalaan

Mesin sebaiknya dibagi ke dalam beberapa kelompok prioritas agar beban genset dapat masuk secara terkendali dan proses produksi kembali berjalan sesuai urutan yang benar.

Sebelum menentukan jadwal penyalaan, buat terlebih dahulu kelompok prioritas berdasarkan fungsi setiap peralatan dalam proses produksi.

Kelompok Prioritas	Jenis Beban	Contoh Peralatan	Waktu Penyalaan
Prioritas 1	Keselamatan dan kontrol	Lampu darurat, panel kontrol, PLC, sistem keamanan	Setelah genset stabil
Prioritas 2	Utilitas pendukung	Pompa pelumas, cooling system, ventilasi, sistem udara	Sebelum mesin utama
Prioritas 3	Mesin utama	Mesin produksi inti, conveyor utama, mesin proses	Secara bertahap
Prioritas 4	Mesin pendukung	Packing, finishing, alat bantu produksi	Setelah proses utama stabil
Prioritas 5	Beban yang dapat ditunda	AC nonkritis, charger, peralatan kantor	Paling akhir

Urutan tersebut tidak bersifat mutlak untuk semua pabrik. Mesin dengan daya kecil belum tentu harus dinyalakan lebih dahulu apabila tidak memiliki peran penting dalam proses pemulihan produksi. Sebaliknya, beberapa peralatan utilitas dengan daya relatif kecil justru wajib aktif lebih dulu karena menjadi syarat operasional bagi mesin utama.

Dahulukan Sistem Kontrol dan Peralatan Pendukung Mesin

Sistem kontrol, pelumasan, pendinginan, ventilasi, dan utilitas pendukung perlu dipastikan aktif sebelum mesin produksi utama dijalankan. Langkah ini membantu mencegah kerusakan peralatan sekaligus memastikan proses produksi dapat kembali berjalan secara normal setelah genset mengambil alih sumber daya listrik.

1. Aktifkan Panel Kontrol dan Sistem Otomasi

Sebelum menyalakan mesin produksi, lakukan pemeriksaan pada seluruh sistem kontrol yang berperan dalam pengoperasian mesin. Banyak gangguan saat pemulihan produksi terjadi bukan karena kapasitas genset yang kurang, melainkan karena sistem kontrol belum siap beroperasi.

Beberapa komponen yang perlu diperiksa antara lain:

PLC dan HMI
Sensor produksi
Sistem interlock
Alarm mesin
Panel distribusi
Sistem komunikasi antarmesin

Pastikan tidak ada alarm aktif, gangguan komunikasi, maupun error pada sistem otomatisasi sebelum mesin berikutnya dinyalakan.

2. Pastikan Sistem Pelumasan dan Pendinginan Berjalan

Mesin utama tidak boleh langsung dijalankan apabila sistem pendukungnya belum aktif. Pada banyak aplikasi industri, pompa pelumas, cooling tower, chiller, atau kipas pendingin merupakan bagian penting yang harus bekerja terlebih dahulu.

Periksa beberapa hal berikut:

Pompa pelumas sudah beroperasi normal.
Tekanan oli berada pada rentang yang ditentukan.
Cooling tower atau chiller sudah aktif.
Kipas pendingin berfungsi dengan baik.
Aliran pendingin berjalan normal.
Tidak ada alarm pada sistem utilitas.

Menjalankan mesin utama tanpa pelumasan atau pendinginan yang memadai dapat meningkatkan risiko keausan dan kerusakan komponen dalam waktu singkat.

3. Periksa Tekanan Udara atau Sistem Vakum

Pada pabrik yang menggunakan sistem pneumatik atau vakum, tekanan kerja harus mencapai kondisi operasional sebelum mesin utama dinyalakan.

Peralatan yang perlu diperhatikan antara lain:

Ring blower
Vacuum pump
Air compressor
Tangki udara tekan
Sistem distribusi udara

Jika tekanan udara belum mencapai nilai yang dibutuhkan, aktuator pneumatik dan sistem kontrol dapat bekerja tidak normal sehingga berpotensi mengganggu proses produksi.

Apabila fasilitas menggunakan ring blower atau vacuum pump sebagai bagian penting dari proses, evaluasi kondisi tekanan dan kestabilan sistem perlu dilakukan sebelum tahapan penyalaan berikutnya. Simak artikelnya Tekanan Udara Tidak Stabil Mengganggu Produksi? Ini Cara Mengevaluasi Sistem Ring Blower dan Vacuum Pump Secara Menyeluruh

Nyalakan Mesin dengan Beban Awal Tinggi Secara Bergantian

Mesin yang memiliki motor besar atau kebutuhan daya awal tinggi harus diberi jarak waktu penyalaan agar genset tidak menerima lonjakan beban secara bersamaan. Pendekatan ini menjadi salah satu cara mencegah genset overload saat proses pemulihan produksi berlangsung.

Beberapa mesin yang perlu mendapat perhatian khusus meliputi:

Kompresor
Pompa berkapasitas besar
Conveyor dengan muatan
Mesin crusher atau mixer
Chiller
Mesin dengan motor induksi besar
Mesin yang memulai operasi dalam kondisi berbeban

1. Hindari Menyalakan Dua Motor Besar dalam Waktu Bersamaan

Banyak operator beranggapan bahwa selama total daya mesin masih berada di bawah kapasitas genset, seluruh peralatan aman untuk dinyalakan. Padahal masalah utama sering muncul pada saat penyalaan awal.

Sebagai ilustrasi sederhana:

Motor A membutuhkan lonjakan daya awal yang tinggi saat start.
Motor B juga membutuhkan lonjakan daya awal pada waktu yang sama.
Total daya operasional keduanya mungkin masih aman.
Namun lonjakan awal yang terjadi bersamaan dapat menyebabkan tegangan genset turun secara signifikan.

Kondisi ini dapat memicu alarm, trip proteksi, atau bahkan menyebabkan genset gagal mempertahankan kestabilan sistem.

2. Perhatikan Kondisi Beban Saat Mesin Mulai Berjalan

Karakteristik beban saat start juga perlu diperhatikan. Mesin yang dinyalakan tanpa muatan biasanya memberikan beban yang lebih ringan dibandingkan mesin yang harus langsung bekerja membawa material atau menggerakkan komponen berat.

Contohnya:

Conveyor kosong memiliki kebutuhan daya awal berbeda dibanding conveyor yang sudah penuh material.
Pompa tanpa tekanan awal berbeda dengan pompa yang langsung bekerja pada sistem yang sudah bertekanan.
Mixer kosong berbeda dengan mixer yang masih berisi material dari proses sebelumnya.

Karena itu, urutan menyalakan mesin produksi setelah genset aktif tidak hanya mempertimbangkan jenis mesin, tetapi juga kondisi aktual mesin saat proses start dilakukan.

Berapa Lama Jeda yang Dibutuhkan Antarpenyalaan Mesin?

Tidak ada satu durasi jeda yang berlaku untuk semua pabrik. Mesin berikutnya dapat dinyalakan setelah tegangan, frekuensi, putaran genset, dan arus beban sebelumnya sudah kembali stabil.

Sebelum menambahkan beban berikutnya, pastikan beberapa parameter berikut berada dalam kondisi normal:

Tegangan berada dalam rentang operasional.
Frekuensi genset stabil.
Tidak ada alarm pada panel genset.
Arus tidak melebihi batas yang ditetapkan.
Suara dan getaran genset normal.
Mesin sebelumnya sudah mencapai kondisi operasional.

1. Jangan Hanya Menggunakan Patokan Waktu

Sebagian fasilitas menggunakan jeda tetap, misalnya 10 detik atau 30 detik antarpenyalaan mesin. Pendekatan ini memang sederhana, tetapi belum tentu sesuai dengan kondisi aktual di lapangan.

Karena itu, keputusan menyalakan mesin berikutnya sebaiknya didasarkan pada kondisi genset dan beban aktual, bukan hanya berdasarkan hitungan waktu.

2. Gunakan Timer atau Sistem Kontrol Otomatis jika Diperlukan

Pada fasilitas dengan banyak mesin, penyalaan bertahap dapat diotomatisasi menggunakan:

Timer
PLC
Load sequencer
Sistem manajemen energi

Pendekatan ini membantu memastikan penyalaan mesin berlangsung konsisten tanpa bergantung sepenuhnya pada operator.

Salah satu metode yang semakin banyak digunakan adalah load sequencer. Sistem ini mengatur kelompok beban berdasarkan prioritas serta kondisi kapasitas genset secara otomatis. Apabila tegangan atau frekuensi belum stabil, load sequencer dapat menunda penyalaan kelompok beban berikutnya hingga kondisi kembali normal.

Pantau Tegangan, Frekuensi, dan Persentase Beban Genset

Setiap penambahan mesin perlu diikuti dengan pemantauan panel genset untuk memastikan kondisi listrik tetap berada dalam batas operasional. Pemantauan ini membantu tim teknik mendeteksi penurunan tegangan, perubahan frekuensi, atau kenaikan beban yang berpotensi menyebabkan overload saat proses pemulihan produksi berlangsung.

Data yang perlu dicatat meliputi:

Tegangan sebelum dan setelah mesin menyala
Frekuensi genset
Arus setiap fase
Persentase beban genset
Waktu yang dibutuhkan hingga kondisi stabil
Alarm atau gangguan yang muncul
Mesin yang sedang beroperasi

Agar hasil pengujian mudah dianalisis, gunakan format pencatatan yang seragam pada setiap tahap penyalaan mesin.

Tahap	Mesin yang Dinyalakan	Tegangan	Frekuensi	Persentase Beban	Kondisi
1	Sistem kontrol	…	…	…	Stabil/tidak stabil
2	Pompa pendukung	…	…	…	Stabil/tidak stabil
3	Mesin utama pertama	…	…	…	Stabil/tidak stabil
4	Mesin berikutnya	…	…	…	Stabil/tidak stabil

Data tersebut dapat digunakan sebagai acuan ketika melakukan evaluasi urutan penyalaan maupun saat terjadi gangguan pada sistem kelistrikan.

Sesuaikan Urutan Penyalaan dengan Alur Produksi

Urutan penyalaan tidak cukup dibuat berdasarkan kebutuhan listrik. Tim juga harus mempertimbangkan urutan proses agar bahan tidak menumpuk, rusak, atau masuk ke mesin yang belum siap.

Beberapa contoh pengaturan yang umum digunakan antara lain:

Sistem pendingin dinyalakan sebelum mesin yang menghasilkan panas.
Conveyor tujuan dinyalakan sebelum conveyor pengirim.
Mesin proses lanjutan dipastikan siap sebelum material dari proses sebelumnya dialirkan.
Mesin packing dinyalakan setelah produk mulai keluar dari lini utama.
Sistem pembuangan atau dust collector aktif sebelum mesin menghasilkan debu.

Pendekatan ini membantu proses pemulihan produksi berjalan lebih lancar karena setiap mesin menerima material sesuai urutan kerja yang benar.

Buat SOP Penyalaan Mesin Setelah Genset Aktif

SOP membantu operator menjalankan mesin dengan urutan yang sama setiap kali terjadi pemadaman sehingga keputusan tidak hanya bergantung pada ingatan atau pengalaman individu.

Isi SOP yang perlu disiapkan meliputi:

Konfirmasi sumber listrik utama benar-benar terputus.
Pastikan genset sudah aktif dan mencapai kondisi stabil.
Periksa panel, alarm, bahan bakar, suhu, dan tekanan oli.
Nyalakan sistem keselamatan dan panel kontrol.
Aktifkan sistem utilitas pendukung.
Nyalakan mesin produksi berdasarkan kelompok prioritas.
Berikan jeda dan periksa kondisi genset setiap tahap.
Hentikan penambahan beban apabila tegangan atau frekuensi tidak stabil.
Catat seluruh hasil pemulihan produksi.
Evaluasi gangguan setelah kondisi operasional kembali normal.

Agar mudah digunakan saat kondisi darurat, SOP sebaiknya dibuat dalam bentuk checklist satu halaman yang ditempatkan di ruang genset, ruang panel, dan area operator produksi.

Lakukan Simulasi Sebelum Terjadi Pemadaman Sebenarnya

Urutan penyalaan perlu diuji dalam simulasi terencana agar tim mengetahui apakah kapasitas genset, sistem kontrol, dan prosedur operator sudah sesuai dengan kondisi produksi nyata.

Beberapa hal yang perlu diuji antara lain:

Perpindahan sumber listrik ke genset
Waktu genset mencapai kondisi stabil
Respons ATS atau AMF
Urutan masuknya setiap kelompok beban
Penurunan tegangan saat motor besar menyala
Respons sistem otomatisasi
Koordinasi operator produksi dan tim teknik
Prosedur penghentian beban ketika genset mendekati batas kapasitas

Melalui simulasi berkala, perusahaan dapat mengidentifikasi potensi masalah sebelum terjadi blackout yang sesungguhnya. Evaluasi ini juga dapat dikombinasikan dengan pembahasan mengenai kesalahan integrasi genset dengan sistem otomasi yang dapat memicu downtime produksi.

FAQ tentang Urutan Menyalakan Mesin dengan Genset

Berikut beberapa pertanyaan yang sering muncul terkait urutan menyalakan mesin produksi setelah genset aktif.

1. Apakah mesin dengan daya paling kecil harus selalu dinyalakan lebih dahulu?

Tidak selalu. Prioritas penyalaan ditentukan oleh fungsi mesin dalam proses, kebutuhan daya awal, dan keterkaitannya dengan mesin lain, bukan hanya berdasarkan ukuran dayanya.

2. Apakah seluruh mesin boleh dinyalakan setelah indikator genset terlihat normal?

Tidak disarankan. Indikator normal hanya menunjukkan genset siap menerima beban. Mesin tetap perlu dinyalakan secara bertahap agar setiap perubahan beban dapat dipantau.

3. Apa yang harus dilakukan jika tegangan turun saat mesin dinyalakan?

Hentikan penambahan beban, periksa mesin yang baru dinyalakan, dan tunggu kondisi genset kembali stabil. Jika gangguan berulang, evaluasi kebutuhan daya awal mesin, kapasitas genset, pembagian beban, serta metode starting motor.

4. Siapa yang sebaiknya menentukan urutan penyalaan mesin?

Urutan sebaiknya disusun bersama oleh tim kelistrikan, teknisi mesin, operator produksi, dan penanggung jawab keselamatan agar kebutuhan daya serta alur proses sama-sama diperhitungkan.

Kesimpulan

Urutan menyalakan mesin produksi setelah genset aktif harus dibuat berdasarkan prioritas proses, kebutuhan daya awal, hubungan antarmesin, dan kemampuan genset menerima beban. Sistem kontrol dan utilitas pendukung dinyalakan lebih dahulu, sedangkan mesin dengan beban awal tinggi dijalankan secara bergantian sambil memantau tegangan, frekuensi, dan persentase beban.

Langkah yang dapat langsung dilakukan:

Buat daftar seluruh mesin yang terhubung ke genset.
Catat daya operasional dan kebutuhan daya awalnya.
Kelompokkan mesin berdasarkan tingkat prioritas.
Tentukan jeda penyalaan berdasarkan kondisi aktual genset.
Susun SOP dan checklist untuk operator.
Lakukan simulasi pemadaman secara berkala.
Evaluasi kembali urutan setiap kali ada penambahan atau perubahan mesin.

Konsultasikan Kapasitas dan Strategi Operasi Genset Sesuai Kebutuhan Pabrik

PT Interjaya Suryamegah menyediakan berbagai pilihan genset INTERGEN dan TECHNOGEN untuk kebutuhan industri. Pemilihan genset dapat disesuaikan dengan kapasitas beban, karakter mesin produksi, kebutuhan daya awal, serta rencana pengembangan operasional pabrik sehingga proses pemulihan produksi setelah blackout dapat berjalan lebih aman dan terkontrol.

Selain pemilihan kapasitas genset, perencanaan urutan penyalaan beban juga perlu diperhitungkan sejak tahap desain maupun pengembangan fasilitas produksi.

Alamat: Branch Office
Hotline:
+6231 9985 0000
+6221 2900 6565
+6281288889052
