Tingkat tekanan atau kekuatan vacuum yang dibutuhkan.
Volume udara atau gas yang perlu dipindahkan.
Waktu yang tersedia untuk mencapai tekanan target.
Udara atau gas yang terus masuk selama proses.
Jenis gas, uap, debu, cairan, atau kontaminan yang terlibat.
Pola operasi, baik terus-menerus maupun berkala.
Panjang, diameter, sambungan, dan hambatan jalur pipa.
Kemampuan pompa pada kurva performa di tekanan kerja.
Daya hisap dan kecepatan aliran perlu diperiksa bersama karena menunjukkan kemampuan vacuum pump yang berbeda. Pompa perlu mampu mencapai tingkat vacuum sekaligus memindahkan udara atau gas sesuai kebutuhan proses.
Karena itu, pemilihan vacuum pump sebaiknya disesuaikan dengan kondisi proses dan instalasi, bukan hanya berdasarkan daya motor atau angka flow terbesar pada katalog.
Bedakan Daya Hisap dan Kecepatan Aliran Vacuum Pump
Daya hisap dan kecepatan aliran menunjukkan dua kemampuan yang berbeda. Daya hisap atau tingkat vacuum (vacuum level) menunjukkan seberapa rendah tekanan yang dapat dicapai atau dipertahankan. Sementara itu, kecepatan aliran (flow rate atau pumping speed) menunjukkan volume udara atau gas yang dapat dipindahkan dalam waktu tertentu.
Artinya, vacuum pump dengan flow besar belum tentu mencapai tingkat vacuum yang dibutuhkan proses. Sebaliknya, pompa yang mampu mencapai tekanan sangat rendah belum tentu memberikan kecepatan pemompaan yang dibutuhkan pada titik kerja tertentu.
Tentukan Seberapa Kuat Vacuum yang Dibutuhkan
Tentukan tekanan yang benar-benar dibutuhkan selama proses, bukan langsung mencari vacuum pump dengan tekanan akhir paling rendah. Data yang sebaiknya dicatat meliputi:
Tekanan awal sistem.
Tekanan kerja yang harus dipertahankan.
Tekanan akhir yang ingin dicapai.
Toleransi perubahan tekanan.
Lama tekanan tersebut harus dipertahankan.
Tekanan kerja penting karena menunjukkan kondisi yang harus dipenuhi selama mesin beroperasi. Sementara itu, tekanan akhir atau ultimate pressure merupakan batas tekanan rendah yang dapat dicapai pompa dalam kondisi tertentu dan tidak otomatis sama dengan kondisi operasi aktual.
Hitung Berapa Banyak Udara atau Gas yang Harus Dipindahkan
Kapasitas vacuum pump perlu mempertimbangkan total volume sistem yang ikut dikosongkan. Jangan menghitung ruang atau tangki utama saja.
Volume ruang atau tangki.
Volume jalur pipa.
Filter dan separator.
Selang serta sambungan.
Peralatan proses lain yang terhubung.
Jumlah titik penggunaan yang bekerja bersamaan.
Semakin besar volume yang harus dikosongkan, semakin besar pula kebutuhan kecepatan pemompaan jika tekanan target harus dicapai dalam waktu yang sama.
Tentukan Seberapa Cepat Tekanan Target Harus Tercapai
Target waktu menjadi bagian penting dalam menentukan kapasitas vacuum pump. Sistem dengan volume dan tekanan target yang sama dapat membutuhkan pumping speed berbeda apabila salah satunya harus mencapai vacuum lebih cepat.
Pada website resminya, Leybold menjelaskan bahwa waktu pemompaan berkaitan dengan volume sistem, tekanan yang ingin dicapai, dan kecepatan pemompaan efektif pada sistem. Hubungan ini menunjukkan mengapa kapasitas tidak dapat ditentukan dari volume saja.
Gunakan tabel berikut untuk merangkum kebutuhan awal:
Volume Sistem
Tekanan Awal
Tekanan Target
Target Waktu
Durasi Mempertahankan Tekanan
Isi berdasarkan sistem
Catat tekanan awal
Catat tekanan proses
Catat waktu maksimum
Catat sesuai siklus proses
Perhitungkan Udara atau Gas yang Terus Masuk selama Proses
Vacuum pump tidak selalu hanya mengosongkan sistem sekali di awal. Pada beberapa proses, udara, gas, atau uap terus masuk sehingga pompa harus mempertahankan tekanan sambil menangani beban tersebut.
Beban tambahan dapat berasal dari:
Kebocoran pada sambungan.
Udara yang masuk bersama produk.
Gas dari proses.
Uap dari cairan.
Pelepasan gas dari material.
Pembukaan dan penutupan ruang proses.
Faktor ini perlu diperhitungkan agar pompa tidak hanya mampu mencapai tekanan target sesaat, tetapi juga mempertahankannya selama operasi.
Kenali Material yang Masuk ke Vacuum Pump
Karakter media yang dipindahkan perlu diperiksa karena dapat memengaruhi pemilihan jenis vacuum pump dan perlengkapan pendukungnya. Catat:
Jenis gas atau udara.
Kandungan uap air.
Debu atau partikel.
Kemungkinan cairan ikut terhisap.
Sifat korosif atau mudah terbakar.
Suhu media yang masuk.
Informasi tersebut membantu menentukan apakah sistem memerlukan filter, separator, material tertentu, atau perlindungan tambahan sebelum media masuk ke pompa.
Sesuaikan dengan Pola Operasi Vacuum Pump
Vacuum pump untuk industri perlu disesuaikan dengan pola kerja aktual, terutama jika unit akan digunakan dalam waktu panjang atau mengikuti siklus produksi.
Jam operasi per hari.
Durasi setiap siklus.
Jumlah siklus per jam.
Waktu istirahat antarsiklus.
Perubahan kebutuhan vacuum selama proses.
Kebutuhan cadangan apabila pompa berhenti.
Data ini membantu membedakan kebutuhan sistem yang bekerja terus-menerus dengan aplikasi yang hanya membutuhkan vacuum pada tahap tertentu.
Periksa Pengaruh Pipa terhadap Daya Hisap di Mesin
Performa vacuum pada titik penggunaan dapat lebih rendah dibandingkan kemampuan pompa apabila jalur antara pompa dan mesin menimbulkan hambatan aliran.
Karena itu, periksa:
Panjang pipa.
Diameter pipa.
Jumlah belokan.
Penyempitan jalur.
Sambungan dan potensi kebocoran.
Kondisi filter.
Jarak antara pompa dan titik penggunaan.
Jangan Memilih Vacuum Pump Hanya dari Angka Flow Maksimum
Flow maksimum tidak cukup digunakan sebagai dasar pemilihan karena kemampuan aliran vacuum pump dapat berubah mengikuti tekanan kerja. Pembeli perlu memeriksa secara bersamaan:
Tingkat tekanan.
Kecepatan aliran pada tekanan tersebut.
Waktu mencapai tekanan.
Kondisi pengujian produsen.
Kebutuhan proses sebenarnya.
Karena itu, dua vacuum pump dengan angka flow maksimum yang terlihat serupa belum tentu memberikan performa yang sama pada tekanan yang dibutuhkan mesin.
Baca Kurva Performa pada Titik Kerja yang Dibutuhkan
Kurva performa membantu melihat hubungan antara tekanan dan kecepatan pemompaan. Cari tekanan kerja yang dibutuhkan, kemudian lihat berapa pumping speed yang tersedia pada titik tersebut.
Pumping speed dapat berubah pada rentang tekanan tertentu. Karena itu, gunakan kurva resmi dari model vacuum pump yang sedang dipertimbangkan, bukan hanya angka kapasitas nominal.
Siapkan Data Ini Sebelum Meminta Rekomendasi Vacuum Pump
Sebelum meminta rekomendasi produk, rangkum kebutuhan proses agar supplier dapat mencocokkannya dengan spesifikasi vacuum pump yang tersedia.
Data Proses
Nilai atau Kondisi
Sumber Data
Perlu Dikonfirmasi
Aplikasi/proses
Isi sesuai penggunaan
Data produksi
Ya/Tidak
Jenis udara, gas, atau material
Isi kondisi aktual
Data proses
Ya/Tidak
Volume sistem dan jumlah titik
Isi hasil pengukuran
Layout sistem
Ya/Tidak
Tekanan awal dan tekanan kerja
Isi kebutuhan proses
Spesifikasi mesin
Ya/Tidak
Target waktu mencapai tekanan
Isi waktu yang tersedia
Siklus produksi
Ya/Tidak
Aliran yang masuk selama proses
Isi kondisi proses
Data operasional
Ya/Tidak
Pola operasi
Kontinu/berkala
Jadwal produksi
Ya/Tidak
Panjang dan diameter pipa
Isi ukuran aktual
Layout instalasi
Ya/Tidak
Kondisi lingkungan
Isi kondisi lokasi
Survei lokasi
Ya/Tidak
Listrik dan ruang pemasangan
Isi kondisi tersedia
Data fasilitas
Ya/Tidak
FAQ tentang Cara Memilih Vacuum Pump
Beberapa pertanyaan berikut dapat membantu memperjelas parameter yang perlu diperiksa sebelum menentukan vacuum pump.
1. Apakah vacuum pump dengan daya motor lebih besar pasti memiliki daya hisap lebih kuat?
Tidak selalu. Daya motor, tingkat vacuum, dan kecepatan aliran merupakan parameter berbeda. Bandingkan kebutuhan proses dengan spesifikasi serta kurva performa masing-masing unit.
2. Apakah flow rate tertinggi selalu menjadi pilihan terbaik?
Tidak. Flow rate perlu diperiksa pada tekanan kerja yang dibutuhkan, bukan hanya berdasarkan angka maksimum yang tercantum pada spesifikasi.
3. Apa perbedaan tekanan kerja dan tekanan akhir vacuum pump?
Tekanan kerja adalah tekanan yang dibutuhkan selama proses, sedangkan tekanan akhir menunjukkan batas tekanan rendah yang dapat dicapai pompa pada kondisi tertentu.
4. Mengapa daya hisap di mesin lebih lemah daripada di dekat pompa?
Perbedaannya dapat dipengaruhi kebocoran, kondisi filter, diameter pipa, panjang jalur, belokan, valve, dan hambatan lain pada sistem.
5. Apakah satu vacuum pump dapat digunakan untuk beberapa mesin?
Bisa dipertimbangkan apabila kapasitas total, jumlah mesin yang digunakan bersamaan, kebutuhan tekanan, jalur distribusi, dan kebutuhan cadangan sudah diperhitungkan.
Kesimpulan
Cara memilih vacuum pump dimulai dengan menentukan tekanan kerja, volume sistem, target waktu, beban udara atau gas, karakter media, dan pola operasi. Setelah itu, periksa pengaruh jalur pipa dan cocokkan kebutuhan tersebut dengan kurva performa pada tekanan kerja. Dengan cara ini, pemilihan tidak hanya bergantung pada daya motor atau angka flow maksimum.
Tentukan Vacuum Pump Berdasarkan Kebutuhan Proses Anda
Bawa data proses dan kondisi instalasi saat berkonsultasi dengan PT Interjaya Suryamegah agar kebutuhan vacuum dapat dievaluasi dengan lebih jelas. Interjaya menyediakan Ring Blower & Vacuum Pump, termasuk Rotary Vane Vacuum Pump, untuk kebutuhan industri. Informasi mengenai tekanan kerja, flow, pola operasi, media, dan jalur pipa dapat digunakan sebagai dasar untuk mencocokkan produk dengan kebutuhan aplikasi Anda.
Cara memilih vibrator motor untuk hopper yang materialnya sering tersendat adalah:
Kenali pola sumbatan yang terjadi di dalam hopper.
Catat sifat dan kondisi material yang dialirkan.
Periksa ukuran, bentuk, outlet, dan konstruksi hopper.
Tentukan gaya serta frekuensi getar yang dibutuhkan.
Sesuaikan jumlah dan posisi vibrator dengan struktur hopper.
Cocokkan spesifikasi listrik dan perlindungan motor dengan area kerja.
Atur waktu pengoperasian vibrator saat material dikeluarkan.
Uji aliran material dan kondisi struktur sebelum digunakan rutin.
Material yang tidak turun dari hopper belum tentu membutuhkan vibrator dengan gaya getar lebih besar. Sumbatan dapat dipengaruhi sifat material, kelembapan, ukuran outlet, geometri hopper, hingga lokasi vibrator. Karena itu, penyebab gangguan aliran perlu diperiksa lebih dahulu sebelum menentukan spesifikasi motor vibrator industri.
Pemeriksaan ini membantu menentukan apakah getaran memang dapat membantu, seberapa besar gaya yang perlu dievaluasi, serta bagian hopper yang menjadi prioritas pemasangan.
Kenali Pola Material yang Tersendat di Hopper
Identifikasi bentuk gangguan aliran sebelum menentukan vibrator motor. Pola sumbatan menunjukkan bagaimana material tertahan dan membantu menentukan area yang perlu dievaluasi.
Bridging: material membentuk jembatan di atas outlet sehingga aliran berhenti.
Ratholing: material di tengah mengalir, tetapi bagian di sekitar dinding tertinggal.
Wall buildup: material menempel dan terakumulasi pada dinding hopper.
Compaction: material semakin padat sehingga lebih sulit bergerak menuju outlet.
Cleveland Vibrator Company menjelaskan bahwa getaran yang ditransfer melalui dinding hopper dapat membantu mengatasi gaya gesek dan kohesi yang berkontribusi terhadap bridging, ratholing, dan material yang menempel. Namun, tujuannya bukan sekadar mengguncang hopper lebih kuat, melainkan menerapkan gaya dan frekuensi yang sesuai pada area yang tepat.
Periksa Karakter Material yang Dialirkan
Catat karakter material karena vibrator motor untuk material curah perlu disesuaikan dengan perilaku material di dalam hopper. Periksa jenis material, ukuran partikel, bulk density, kelembapan, kecenderungan menggumpal atau menempel, dan perubahan kondisi selama penyimpanan.
Tabel berikut membantu menghubungkan kondisi material dengan data yang perlu diperiksa sebelum memilih vibrator.
Kondisi Material
Masalah yang Mungkin Terlihat
Data yang Perlu Diperiksa
Bubuk halus dan kering
Ratholing atau material tertahan
Bulk density dan perilaku aliran
Material lembap
Menempel atau menggumpal
Kadar air dan perubahan kondisi
Granul
Aliran tidak merata
Ukuran dan distribusi partikel
Material kasar
Tersangkut di sekitar outlet
Ukuran partikel dibandingkan outlet
Material mudah memadat
Aliran makin lambat setelah tersimpan
Lama penyimpanan dan tekanan material
Dengan demikian, berat material saja belum cukup untuk menentukan vibrator. Kondisi fisik dan perilaku alirannya juga perlu diperhitungkan.
Periksa Bentuk dan Konstruksi Hopper
Periksa dimensi, sudut dinding, ukuran outlet, ketebalan dan material dinding, titik penguat, serta kondisi sambungan sebelum menentukan gaya vibrator. Konstruksi hopper memengaruhi bagaimana energi getaran menyebar ke material.
Karena itu, jangan langsung memasang unit pada lembaran dinding tanpa mengevaluasi dudukan dan penguatnya. Tujuannya adalah mentransfer energi ke material tanpa membuat dinding hopper melentur secara berlebihan.
Tentukan Gaya dan Frekuensi Getar yang Dibutuhkan
Gaya sentrifugal dan frekuensi perlu dicocokkan dengan material, bagian hopper yang menampung beban, konstruksi dinding, dan pola sumbatan. Daya motor dalam kW tidak sebaiknya menjadi satu-satunya dasar pemilihan.
Karena tiap produsen dapat memiliki metode sizing berbeda, hindari menggunakan satu rumus atau rasio universal tanpa mencocokkannya dengan produk yang akan digunakan.
Tentukan Jumlah dan Posisi Vibrator Motor
Jumlah dan posisi vibrator ditentukan berdasarkan ukuran hopper, lokasi masalah aliran, cakupan penyebaran getaran, serta struktur dinding. Hopper besar tidak selalu lebih tepat menggunakan satu vibrator berukuran besar.
Artinya, posisi vibrator pada hopper tidak dapat disamaratakan. Titik pemasangan perlu disesuaikan dengan lokasi bridging, ratholing, atau buildup serta kemampuan struktur menerima getaran.
Sesuaikan Spesifikasi Motor dengan Sumber Listrik
Pastikan tegangan, jumlah fase, frekuensi listrik, arus, serta sistem kontrol vibrator sesuai dengan sumber listrik dan panel di lokasi. Ketidaksesuaian spesifikasi kelistrikan dapat membuat motor tidak bekerja sebagaimana karakter operasi yang direncanakan.
Periksa juga data pada nameplate vibrator motor sebelum instalasi dan sesuaikan proteksi listrik dengan petunjuk produsen serta sistem di fasilitas.
Periksa Kondisi Lingkungan Kerja
Pilih tingkat perlindungan dan konstruksi vibrator berdasarkan kondisi lingkungan seperti debu, air, suhu, bahan korosif, serta potensi atmosfer berbahaya. Rating IP tidak dapat digunakan sendirian untuk menyimpulkan bahwa motor sesuai untuk area dengan risiko ledakan.
Atur Waktu Pengoperasian Vibrator
Waktu operasi vibrator perlu mengikuti kebutuhan aliran material dan batas operasi produknya. Jangan menganggap bahwa vibrator harus selalu menyala agar aliran tetap lancar.
Untuk hopper, penggunaan sebaiknya diatur ketika getaran memang dibutuhkan dalam proses pengeluaran material dan dihentikan sesuai hasil pengujian serta petunjuk produk. Getaran yang tidak tepat juga dapat memperburuk pemadatan pada material tertentu.
Uji Hasil Pemasangan Sebelum Produksi Rutin
Uji vibrator menggunakan material aktual sebelum menetapkan pengaturan untuk produksi rutin. Amati apakah aliran membaik, material masih tertinggal pada dinding, serta apakah muncul suara atau getaran struktur yang tidak normal.
Periksa juga motor, baut, dudukan, dan sambungan setelah pengujian. Manual Cleveland Vibrator Company menyarankan pemeriksaan berkala terhadap mounting, baut, dan las karena sambungan yang longgar dapat memengaruhi operasi vibrator.
Cocokkan Gejala dengan Aspek yang Harus Diperiksa
Gunakan gejala yang ditemukan selama operasi untuk membedakan masalah aliran material dari masalah pemilihan atau pemasangan vibrator. Matriks berikut dapat menjadi pemeriksaan awal.
Gejala di Hopper
Aspek yang Perlu Diperiksa
Material berhenti di atas outlet
Bridging, ukuran outlet, dan karakter material
Hanya bagian tengah yang mengalir
Ratholing, sudut hopper, dan penyebaran getaran
Material menempel pada dinding
Kelembapan, sifat lengket, dan lokasi vibrator
Aliran terlalu cepat atau tidak stabil
Gaya, frekuensi, dan durasi pengoperasian
Getaran tidak mencapai area sumbatan
Titik pemasangan dan kekakuan struktur
Dinding hopper bergetar berlebihan
Gaya vibrator, ketebalan dinding, dan dudukan
Baut atau sambungan sering longgar
Instalasi, mounting, dan pola operasi
Material semakin padat
Frekuensi atau durasi getaran dan sifat material
Matriks tersebut membantu menunjukkan bahwa solusi tidak selalu berupa penambahan gaya getar. Pada beberapa kondisi, desain outlet, karakter material, mounting, atau metode bantu aliran lainnya juga perlu dievaluasi.
Siapkan Data Sebelum Memilih Produk
Sebelum memilih vibrator motor, siapkan foto dan dimensi hopper, gambar konstruksi jika tersedia, jenis material, bulk density, kondisi kelembapan, pola sumbatan, kapasitas pengisian, target aliran, sumber listrik, kondisi lingkungan, serta pola operasi.
Data ini membantu tenaga teknis mencocokkan kebutuhan aplikasi dengan gaya getar, frekuensi, jumlah unit, mounting, dan spesifikasi motor yang akan digunakan. Sebelum menentukan unit, Anda juga dapat mengenal pilihan electric motor dan vibrator motor untuk kebutuhan industri sebagai referensi awal untuk menyesuaikan produk dengan aplikasinya.
FAQ Seputar Vibrator Motor untuk Hopper
Berikut beberapa pertanyaan yang sering muncul ketika mengevaluasi vibrator untuk membantu aliran material dalam hopper.
1. Apakah vibrator motor yang lebih besar selalu lebih efektif?
Tidak. Gaya yang terlalu besar belum tentu memperbaiki aliran dan dapat memberi beban getaran berlebihan pada struktur. Pemilihannya perlu disesuaikan dengan material, geometri hopper, konstruksi dinding, dan lokasi pemasangan.
2. Apakah satu vibrator motor cukup untuk semua hopper?
Tidak selalu. Ukuran dan bentuk hopper, lokasi sumbatan, cakupan getaran, serta konstruksi dapat membuat beberapa unit yang ditempatkan dengan tepat lebih sesuai daripada satu unit besar.
3. Apakah vibrator motor boleh terus menyala?
Tergantung spesifikasi produk dan kebutuhan proses. Hindari mengoperasikan vibrator pada hopper kosong, serta ikuti duty cycle dan batas temperatur yang ditentukan produsen.
4. Mengapa material tetap tersendat setelah vibrator dipasang?
Penyebabnya dapat berupa gaya atau frekuensi yang kurang sesuai, posisi pemasangan, perubahan karakter material, outlet yang membatasi aliran, atau geometri hopper. Karena itu, evaluasi tidak cukup hanya pada vibratornya.
5. Apakah material lembap dapat ditangani dengan vibrator motor?
Dapat membantu pada kondisi tertentu, tetapi hasilnya bergantung pada tingkat kelembapan dan sifat material. Material yang sangat kohesif atau lengket mungkin membutuhkan evaluasi desain hopper atau metode bantu aliran lain.
Kesimpulan
Pilih vibrator motor untuk hopper setelah pola sumbatan, karakter material, bentuk serta konstruksi hopper, dan kondisi lingkungan diperiksa. Setelah itu, cocokkan gaya, frekuensi, jumlah unit, posisi pemasangan, dan pola operasi dengan kondisi aktual. Pendekatan ini membantu memperbaiki aliran tanpa menjadikan gaya getar terbesar sebagai solusi otomatis.
Konsultasikan Vibrator Motor untuk Hopper Industri
Siapkan data material, dimensi dan konstruksi hopper, pola sumbatan, sumber listrik, serta kondisi lingkungan kerja sebelum menentukan produk. PT Interjaya Suryamegah menyediakan vibrator motor sebagai bagian dari kebutuhan peralatan teknik industri. Konsultasikan data aplikasi Anda untuk membantu menilai spesifikasi vibrator motor yang sesuai dengan kebutuhan hopper.
Ring blower untuk pengolahan air limbah berfungsi menjaga suplai udara tetap stabil agar proses aerasi berjalan konsisten. Pemilihannya perlu disesuaikan dengan kebutuhan udara, ukuran bak limbah, jumlah titik udara, flowrate, tekanan, jalur pipa, serta durasi operasional sehingga sistem pengolahan dapat bekerja secara optimal.
Pada instalasi IPAL industri, suplai udara yang kurang stabil dapat menyebabkan distribusi oksigen tidak merata. Kondisi ini berpotensi mengurangi efektivitas proses pengolahan, meningkatkan beban kerja peralatan, bahkan membuat performa sistem menurun ketika beroperasi dalam waktu yang lama.
Artikel ini membahas fungsi ring blower industri, cara menentukan kapasitas yang sesuai, memahami hubungan flowrate dan tekanan udara, mengevaluasi jalur pipa, hingga mengenali tanda-tanda ring blower perlu diperiksa agar sistem aerasi tetap bekerja dengan baik.
Mengapa Pengolahan Air Limbah Membutuhkan Suplai Udara yang Stabil?
Suplai udara yang stabil menjadi salah satu faktor penting dalam proses pengolahan air limbah, terutama pada sistem aerasi yang bekerja secara terus-menerus. Aliran udara yang konsisten membantu menjaga distribusi oksigen pada seluruh area bak sehingga proses pengolahan berlangsung lebih efektif. Sebaliknya, suplai udara yang berubah-ubah dapat menurunkan performa sistem dan membuat hasil pengolahan menjadi kurang optimal.
Untuk mendukung kebutuhan tersebut, penggunaan ring blower untuk kebutuhan industri perlu disesuaikan dengan karakteristik instalasi agar mampu memasok udara secara konsisten selama operasional berlangsung.
Pahami Fungsi Ring Blower dalam Pengolahan Air Limbah
Ring blower berfungsi mengalirkan udara menuju sistem aerasi melalui jaringan pipa sehingga udara dapat mencapai setiap titik yang membutuhkan. Selain digunakan pada berbagai aplikasi industri, Ho Hsing Ring Blower juga banyak dimanfaatkan untuk mendukung sistem pengolahan air limbah yang memerlukan suplai udara berkelanjutan.
1. Membantu Mengalirkan Udara ke Bak Limbah
Ring blower mendorong udara melalui jalur pipa menuju diffuser atau titik udara di dalam bak limbah. Distribusi udara yang merata membantu sistem bekerja lebih stabil dibandingkan apabila aliran hanya terkonsentrasi pada satu area.
2. Mendukung Proses Aerasi
Aerasi merupakan proses pemberian udara atau oksigen ke dalam air limbah untuk menunjang proses pengolahan. Oleh karena itu, kapasitas blower dan distribusi udara perlu dirancang agar mampu memenuhi kebutuhan sistem selama beroperasi.
Sesuaikan Kapasitas Ring Blower dengan Kebutuhan Udara
Kapasitas blower untuk pengolahan air limbah tidak dapat ditentukan hanya berdasarkan ukuran unit atau jenis instalasinya. Perhitungan harus mempertimbangkan volume bak, jumlah titik udara, beban pengolahan, serta durasi operasional agar suplai udara tetap mencukupi pada seluruh sistem.
1. Ukuran dan Volume Bak Limbah
Semakin besar volume bak limbah, semakin besar pula kebutuhan udara yang harus dialirkan. Oleh karena itu, kapasitas ring blower perlu dihitung berdasarkan kondisi aktual instalasi, bukan sekadar perkiraan ukuran bak.
2. Jumlah Titik Udara
Penambahan diffuser atau titik udara akan meningkatkan kebutuhan flowrate secara keseluruhan. Jika jumlah titik bertambah tanpa penyesuaian kapasitas blower, distribusi udara berpotensi menjadi tidak merata.
Faktor
Pengaruh terhadap Kebutuhan Udara
Catatan
Ukuran bak limbah
Menentukan volume aerasi
Semakin besar bak, kebutuhan udara meningkat
Volume air limbah
Memengaruhi kapasitas blower
Disesuaikan dengan kondisi operasional
Jumlah titik udara
Menambah kebutuhan flowrate
Hitung seluruh diffuser yang digunakan
Durasi kerja
Menentukan ketahanan unit
Operasi panjang membutuhkan unit yang andal
Beban pengolahan
Memengaruhi kebutuhan udara
Evaluasi sesuai karakter limbah
Perhatikan Flowrate dan Tekanan Udara
Flowrate dan tekanan udara memiliki fungsi yang berbeda, tetapi keduanya harus seimbang agar sistem aerasi bekerja optimal. Flowrate menunjukkan jumlah udara yang dialirkan, sedangkan tekanan memastikan udara mampu mencapai titik aerasi melalui jalur pipa yang tersedia.
Jika salah satu parameter tidak sesuai, sistem dapat mengalami tekanan udara tidak stabil sehingga suplai udara ke titik aerasi menjadi kurang merata.
Parameter
Fungsi
Jika Terlalu Kecil
Jika Terlalu Besar
Flowrate
Menentukan jumlah udara
Aerasi kurang optimal
Konsumsi energi meningkat
Tekanan Udara
Mendorong udara ke titik aerasi
Udara tidak mencapai diffuser
Beban blower bertambah
Cek Jalur Pipa dan Pembagian Udara
Selain memilih kapasitas blower yang tepat, jalur distribusi udara juga perlu dirancang dengan baik agar tekanan tetap stabil. Pipa yang terlalu panjang, banyak belokan tajam, atau pembagian cabang yang tidak seimbang dapat meningkatkan pressure loss sehingga suplai udara ke setiap titik menjadi tidak merata. Untuk pembahasan lebih lengkap, pembaca dapat merujuk ke artikel Interjaya mengenai jalur pipa ring blower agar tekanan udara stabil.
Pilih Ring Blower yang Tahan untuk Operasional Panjang
Sistem pengolahan air limbah umumnya bekerja dalam durasi panjang sehingga ring blower perlu memiliki ketahanan operasional yang baik. Selain kapasitas udara, pertimbangkan juga suhu kerja, tingkat kebisingan, kemudahan perawatan, dan stabilitas performa agar unit dapat beroperasi secara konsisten.
1. Kebutuhan Operasional Harian
Beberapa instalasi IPAL beroperasi selama 24 jam, sedangkan lainnya mengikuti jadwal produksi. Mengetahui pola operasional akan membantu menentukan spesifikasi ring blower yang sesuai dengan kebutuhan aktual.
2. Kemudahan Perawatan
Ring blower yang mudah dirawat akan membantu menjaga performa sistem aerasi dalam jangka panjang. Pemeriksaan rutin pada filter, jalur pipa, suhu unit, serta suara mesin dapat membantu mendeteksi potensi gangguan sebelum memengaruhi proses pengolahan air limbah.
Hindari Kesalahan Saat Memilih Ring Blower
Kesalahan dalam memilih ring blower untuk IPAL dapat menyebabkan suplai udara tidak memenuhi kebutuhan sistem sehingga proses pengolahan menjadi kurang optimal. Karena itu, pemilihan blower sebaiknya didasarkan pada data operasional dan karakteristik instalasi, bukan hanya mempertimbangkan harga atau kapasitas motor.
Beberapa kesalahan yang sering terjadi antara lain:
Memilih blower hanya berdasarkan harga.
Tidak menghitung kebutuhan udara sistem.
Mengabaikan kebutuhan tekanan udara.
Tidak memperhatikan flowrate yang dibutuhkan.
Menggunakan jalur pipa yang terlalu panjang atau banyak belokan.
Tidak mempertimbangkan durasi operasional harian.
Mengabaikan kemudahan perawatan unit.
Tidak mengevaluasi kemungkinan penambahan kapasitas di masa depan.
Tanda Ring Blower Perlu Dicek atau Diganti
Performa ring blower biasanya menurun secara bertahap sebelum benar-benar mengalami kerusakan. Pemeriksaan berkala membantu menjaga suplai udara tetap stabil sekaligus menghindari gangguan pada proses aerasi yang dapat memengaruhi kualitas pengolahan air limbah.
Beberapa tanda yang perlu diperhatikan meliputi:
Distribusi udara mulai tidak merata.
Tekanan udara menurun dibanding kondisi normal.
Suara blower berubah atau lebih bising.
Unit cepat mengalami kenaikan suhu.
Konsumsi listrik meningkat tanpa perubahan beban.
Proses pengolahan air limbah menjadi kurang stabil.
Muncul getaran yang lebih besar dari biasanya.
FAQ tentang Ring Blower untuk Pengolahan Air Limbah
Setelah memahami pentingnya kapasitas udara, flowrate, tekanan, dan jalur distribusi, masih ada beberapa hal yang sering ditanyakan sebelum memilih ring blower untuk pengolahan air limbah. Berikut rangkuman pertanyaan umum beserta jawabannya agar proses pemilihan menjadi lebih tepat.
1. Apa fungsi ring blower dalam pengolahan air limbah?
Ring blower berfungsi mengalirkan udara menuju sistem aerasi agar suplai oksigen pada bak limbah tetap tersedia sesuai kebutuhan proses pengolahan.
2. Apa hubungan ring blower dengan suplai udara pada bak limbah?
Ring blower menghasilkan aliran udara yang didistribusikan melalui pipa menuju diffuser atau titik aerasi sehingga udara dapat tersebar ke seluruh area bak limbah.
3. Apa itu aerasi dalam pengolahan air limbah?
Aerasi adalah proses memasukkan udara atau oksigen ke dalam air limbah untuk membantu sistem pengolahan bekerja lebih efektif melalui distribusi udara yang merata.
4. Bagaimana cara menentukan kapasitas ring blower?
Kapasitas ditentukan berdasarkan kebutuhan flowrate, tekanan udara, ukuran bak limbah, jumlah titik aerasi, panjang jalur pipa, serta pola operasional instalasi.
5. Apa bedanya flowrate dan tekanan udara pada ring blower?
Flowrate menunjukkan jumlah udara yang dialirkan, sedangkan tekanan udara menunjukkan kemampuan blower mendorong udara melewati pipa hingga mencapai titik aerasi.
6. Apa risiko jika ring blower terlalu kecil?
Ring blower yang kapasitasnya terlalu kecil dapat menyebabkan suplai udara tidak mencukupi, tekanan turun, distribusi udara tidak merata, dan proses pengolahan menjadi kurang optimal.
7. Kapan ring blower perlu dicek atau diganti?
Pemeriksaan perlu dilakukan secara berkala atau ketika muncul gejala seperti tekanan menurun, suara berubah, suhu meningkat, getaran bertambah, maupun distribusi udara mulai tidak merata.
Sebelum menentukan spesifikasi ring blower, pastikan seluruh kebutuhan sistem aerasi telah dievaluasi secara menyeluruh. Langkah ini membantu memperoleh kapasitas yang sesuai sekaligus menjaga kestabilan suplai udara dalam jangka panjang.
Kesimpulan: Pilih Ring Blower Sesuai Kebutuhan Sistem Aerasi
Pemilihan ring blower untuk pengolahan air limbah perlu mempertimbangkan kebutuhan udara, ukuran bak limbah, jumlah titik aerasi, flowrate, tekanan udara, jalur pipa, serta durasi operasional. Dengan spesifikasi yang sesuai, suplai udara dapat tetap stabil sehingga proses pengolahan berlangsung lebih konsisten dan efisien.
Jika instalasi memiliki kebutuhan aerasi yang relatif sederhana, pilih ring blower sesuai kapasitas operasional saat ini. Namun, apabila sistem bekerja terus-menerus dengan banyak titik aerasi atau memiliki rencana pengembangan kapasitas, gunakan ring blower yang mampu memberikan cadangan performa agar distribusi udara tetap stabil ketika kebutuhan meningkat.
Solusi Ring Blower untuk Sistem Pengolahan Air Limbah Industri
Ring blower merupakan komponen penting untuk menjaga kontinuitas suplai udara pada sistem aerasi. Pemilihan unit yang tepat dapat membantu meningkatkan stabilitas proses sekaligus mendukung efisiensi operasional instalasi pengolahan air limbah.
Interjaya menyediakan Ring Blower & Vacuum Pump, termasuk Ho Hsing Ring Blower, untuk berbagai kebutuhan industri seperti IPAL, sistem aerasi, dan aplikasi proses lainnya. Tim teknis dapat membantu menentukan spesifikasi yang sesuai berdasarkan kebutuhan flowrate, tekanan udara, karakteristik instalasi, serta pola operasional di lapangan.
Tekanan udara yang stabil merupakan salah satu faktor penting agar sistem ring blower dapat mendukung proses produksi secara konsisten. Ketika tekanan berubah-ubah atau tidak mampu mencapai titik penggunaan tertentu, performa mesin dapat menurun dan kualitas proses menjadi kurang optimal.
Jalur pipa ring blower perlu ditata dengan ukuran pipa yang sesuai, panjang jalur yang terkendali, sedikit belokan tajam, dan pembagian cabang yang seimbang. Tekanan juga perlu diukur pada titik terjauh karena tekanan di dekat ring blower belum tentu sama dengan tekanan yang diterima mesin.
Mengapa Penataan Jalur Pipa Memengaruhi Tekanan Ring Blower?
Udara dari ring blower akan kehilangan sebagian tekanan ketika melewati pipa, sambungan, belokan, filter, dan percabangan. Semakin panjang serta rumit jalurnya, semakin besar kemungkinan tekanan yang diterima mesin menjadi lebih rendah.
Faktor yang menyebabkan tekanan menurun:
Jalur pipa terlalu panjang
Diameter pipa terlalu kecil
Terlalu banyak belokan
Perubahan ukuran pipa secara mendadak
Banyak sambungan yang tidak rapat
Pembagian cabang tidak seimbang
Filter mulai tersumbat
Selang tertekuk
Terlalu banyak titik menggunakan udara secara bersamaan
Kapasitas ring blower tidak sesuai dengan kebutuhan sistem
Tekanan yang terbaca normal pada outlet ring blower tidak selalu menunjukkan bahwa tekanan di ujung jalur juga normal. Pengukuran perlu dilakukan pada beberapa titik untuk melihat penurunan tekanan sepanjang pipa.
Catat Kebutuhan Udara di Setiap Titik Produksi
Penataan pipa harus dimulai dengan mengetahui kebutuhan tekanan dan aliran udara setiap mesin. Tanpa data tersebut, udara dapat lebih banyak mengalir ke titik yang paling dekat, sedangkan mesin yang lebih jauh menerima tekanan lebih rendah.
Data yang perlu dicatat:
Nama mesin atau proses
Fungsi udara pada mesin
Tekanan yang dibutuhkan
Volume aliran udara
Durasi penggunaan
Waktu mesin beroperasi
Kemungkinan penggunaan bersamaan
Jarak dari ring blower
Ukuran inlet mesin
Batas minimum tekanan operasional
1. Bedakan Kebutuhan Tekanan dan Aliran Udara
Tekanan dan aliran udara merupakan dua parameter yang berbeda meskipun sering dianggap sama dalam praktik sehari-hari. Memahami perbedaannya penting agar sistem ring blower dapat dirancang sesuai kebutuhan proses.
Tekanan menunjukkan kekuatan dorongan udara, sedangkan aliran menunjukkan jumlah udara yang dialirkan dalam waktu tertentu. Mesin dapat tetap mengalami masalah meskipun tekanan terlihat cukup apabila volume udara yang diterima tidak sesuai kebutuhan.
2. Identifikasi Titik yang Beroperasi Bersamaan
Selain mengetahui kebutuhan setiap mesin secara individu, penting juga untuk memahami pola penggunaan udara selama proses produksi berlangsung. Informasi ini membantu memperkirakan kebutuhan udara total yang harus disediakan oleh sistem pada kondisi tertentu.
Periksa apakah:
Seluruh mesin digunakan pada satu shift
Sebagian mesin beroperasi bergantian
Terdapat jam produksi dengan penggunaan tertinggi
Ada titik yang hanya digunakan sesekali
Mesin baru akan ditambahkan pada jalur yang sama
Sebelum melanjutkan ke tahap penentuan ukuran pipa, data kebutuhan udara dapat dirangkum dalam tabel berikut agar lebih mudah dianalisis.
Titik Penggunaan
Kebutuhan Tekanan
Kebutuhan Aliran
Durasi Operasi
Digunakan Bersamaan
Mesin A
…
…
…
Ya/tidak
Mesin B
…
…
…
Ya/tidak
Bak aerasi
…
…
…
Ya/tidak
Mesin baru
…
…
…
Rencana
Tentukan Ukuran Pipa Berdasarkan Kebutuhan Aliran
Ukuran pipa perlu disesuaikan dengan kapasitas aliran ring blower, panjang jalur, jumlah cabang, dan kebutuhan mesin. Pipa yang terlalu kecil dapat meningkatkan hambatan dan membuat tekanan turun sebelum udara sampai ke titik penggunaan.
Pemilihan diameter pipa merupakan salah satu faktor yang paling berpengaruh terhadap stabilitas tekanan dalam sistem ring blower. Ukuran yang sesuai membantu menjaga aliran udara tetap lancar sekaligus mengurangi pressure drop sepanjang jalur distribusi.
1. Hindari Menentukan Diameter Pipa Hanya dari Ukuran Outlet
Ukuran outlet ring blower memang menjadi salah satu referensi awal dalam perancangan sistem, tetapi tidak boleh dijadikan satu-satunya dasar untuk menentukan diameter pipa distribusi. Kebutuhan sistem secara keseluruhan tetap harus diperhitungkan agar aliran udara dapat menjangkau seluruh titik penggunaan dengan baik.
Pertimbangkan juga:
Total panjang jalur
Jumlah mesin
Jumlah cabang
Kebutuhan aliran maksimum
Kemungkinan ekspansi
Kecepatan udara dalam pipa
Penurunan tekanan yang masih dapat diterima
2. Perhatikan Pipa Utama dan Pipa Cabang
Pipa utama dan pipa cabang memiliki fungsi yang berbeda dalam sistem distribusi udara. Karena itu, ukuran pipa pada masing-masing bagian tidak selalu harus dibuat sama.
Pipa utama membawa total aliran menuju beberapa titik penggunaan, sedangkan pipa cabang hanya melayani kebutuhan udara pada satu atau beberapa mesin tertentu. Karena itu, ukurannya perlu disesuaikan dengan kebutuhan aliran pada bagian yang dilayani agar distribusi udara tetap efisien.
3. Hindari Penyempitan Mendadak
Perubahan ukuran pipa perlu direncanakan dengan baik agar tidak menimbulkan hambatan aliran yang berlebihan. Penyempitan yang terjadi secara tiba-tiba dapat mengganggu distribusi udara dan meningkatkan kehilangan tekanan di dalam sistem.
Perubahan diameter secara tiba-tiba dapat menambah hambatan aliran. Gunakan sambungan transisi yang sesuai agar perubahan ukuran pipa berlangsung lebih bertahap.
Sebagai tambahan, penentuan diameter pipa sebaiknya mengikuti perhitungan teknis dan rekomendasi produsen ring blower karena setiap sistem memiliki kebutuhan tekanan serta aliran berbeda.
Buat Jalur Pipa Sepraktis dan Sependek Mungkin
Jalur yang lebih pendek dan langsung membantu mengurangi hambatan udara. Penataan sebaiknya menghindari pipa berputar mengelilingi area produksi jika tersedia rute yang lebih sederhana dan aman.
Hal yang perlu diperhatikan:
Jarak ring blower ke mesin terjauh
Rute pipa utama
Posisi dinding dan struktur bangunan
Jalur lalu lintas operator
Akses untuk maintenance
Risiko pipa tertabrak
Area bersuhu tinggi
Kemungkinan mesin dipindahkan
Rencana penambahan titik penggunaan
1. Tempatkan Ring Blower Mendekati Pusat Kebutuhan
Posisi pemasangan ring blower dapat memengaruhi efisiensi distribusi udara ke seluruh area produksi. Penempatan yang tepat membantu mengurangi panjang jalur dan membuat pembagian udara menjadi lebih seimbang.
Jika satu ring blower melayani beberapa mesin, posisinya dapat dipertimbangkan mendekati pusat area penggunaan agar panjang jalur ke setiap titik tidak berbeda terlalu jauh.
2. Hindari Jalur Memutar yang Tidak Diperlukan
Jalur pipa yang terlalu berliku dapat menambah hambatan aliran sekaligus meningkatkan kebutuhan material instalasi. Karena itu, rute distribusi udara sebaiknya dibuat sesederhana mungkin tanpa mengganggu keselamatan dan aktivitas produksi.
Jalur memutar dapat:
Menambah panjang pipa
Menambah jumlah sambungan
Memperbesar risiko kebocoran
Menambah penurunan tekanan
Menyulitkan pemeriksaan
3. Sisakan Akses untuk Pemeriksaan
Sistem distribusi udara perlu dirancang agar tetap mudah diperiksa dan dirawat setelah instalasi selesai. Jalur yang terlalu rapat atau sulit dijangkau dapat menyulitkan proses inspeksi ketika terjadi gangguan. Pipa, valve, filter, dan sambungan perlu tetap mudah dijangkau agar kebocoran atau penyumbatan dapat diperiksa tanpa membongkar banyak bagian mesin.
Buat peta jalur udara yang mencantumkan panjang setiap segmen dan titik sambungan. Peta ini memudahkan tim teknik mengenali bagian jalur yang paling berpotensi menyebabkan penurunan tekanan.
Kurangi Belokan Tajam dan Sambungan yang Berlebihan
Setiap belokan dan sambungan menambah hambatan pada aliran udara. Semakin tajam belokannya, semakin besar gangguan aliran yang dapat terjadi.
Selain panjang jalur, bentuk dan jumlah komponen pada pipa juga memengaruhi performa distribusi udara. Belokan tajam dan sambungan yang terlalu banyak dapat meningkatkan hambatan aliran sehingga tekanan lebih cepat turun sebelum mencapai titik penggunaan.
1. Gunakan Belokan dengan Radius yang Lebih Halus
Arah aliran udara sebaiknya diubah secara bertahap agar kehilangan energi dapat diminimalkan. Belokan yang dirancang dengan radius lebih besar biasanya memberikan hambatan yang lebih rendah dibandingkan perubahan arah yang terlalu tajam.
Belokan yang lebih halus membantu udara berubah arah tanpa kehilangan terlalu banyak energi dibandingkan belokan tajam.
2. Hindari Terlalu Banyak Sambungan Pendek
Penggunaan banyak potongan pipa pendek sering kali dilakukan untuk menyesuaikan kondisi lapangan. Namun, semakin banyak sambungan yang digunakan, semakin besar pula potensi masalah yang dapat muncul selama operasional.
Penggunaan banyak potongan pipa pendek dapat:
Menambah risiko kebocoran
Membuat permukaan dalam tidak rata
Menambah hambatan aliran
Menyulitkan proses inspeksi
Memperbesar kebutuhan maintenance
3. Periksa Posisi Selang Fleksibel
Selang fleksibel sering digunakan untuk mempermudah pemasangan dan meredam getaran. Meskipun demikian, pemasangannya tetap perlu diperhatikan agar tidak menjadi sumber hambatan tambahan pada sistem.
Selang fleksibel tidak boleh:
Tertekuk
Terjepit mesin
Terlalu panjang
Menggantung tanpa penyangga
Memiliki lekukan tajam
Menyentuh permukaan panas
Gunakan Manifold untuk Membagi Aliran Udara
Manifold membantu membagi aliran dari satu jalur utama ke beberapa cabang secara lebih teratur. Sistem ini memudahkan pemasangan valve, pengukuran, dan penyesuaian aliran pada setiap mesin.
1. Tempatkan Manifold di Lokasi yang Mudah Diakses
Posisi manifold perlu dipilih dengan mempertimbangkan kemudahan pemeriksaan dan pengaturan sistem. Lokasi yang mudah dijangkau akan mempermudah proses maintenance maupun penyesuaian distribusi udara ketika diperlukan.
Manifold sebaiknya:
Dekat dengan kelompok mesin
Tidak terhalang peralatan
Mudah diperiksa
Memiliki ruang untuk valve
Memiliki label untuk setiap cabang
Terlindung dari benturan
2. Gunakan Valve pada Setiap Cabang
Valve memberikan fleksibilitas dalam pengaturan sistem distribusi udara. Dengan adanya valve pada setiap cabang, aliran dapat diatur sesuai kebutuhan tanpa harus mengganggu seluruh sistem.
Valve membantu:
Menutup cabang yang tidak digunakan
Mengatur pembagian udara
Mengisolasi mesin saat maintenance
Mendeteksi cabang bermasalah
Mencegah seluruh sistem harus dihentikan
3. Jangan Menutup Valve secara Sembarangan
Pengaturan valve harus selalu disesuaikan dengan kebutuhan sistem dan hasil evaluasi teknis. Jika posisi valve diubah secara sembarangan, distribusi udara ke seluruh cabang instalasi akan terganggu. Selain itu, menutup atau membatasi aliran udara secara tidak terkontrol juga berisiko mengubah kondisi kerja serta performa dari ring blower.
Berikan label kebutuhan tekanan dan posisi valve normal pada setiap cabang. Dengan begitu, operator tidak hanya mengetahui nama mesin, tetapi juga kondisi pengaturan yang seharusnya.
Seimbangkan Pembagian Udara antara Mesin Dekat dan Mesin Jauh
Titik yang paling dekat dengan ring blower cenderung menerima aliran lebih mudah dibandingkan titik yang jauh. Karena itu, pembagian cabang perlu diatur agar seluruh mesin menerima udara sesuai kebutuhannya.
Dalam sistem distribusi udara yang melayani banyak mesin, jarak dari ring blower dapat memengaruhi jumlah udara dan tekanan yang diterima setiap titik penggunaan. Jika tidak dilakukan penyesuaian, mesin yang berada dekat dengan sumber udara dapat menerima aliran lebih besar dibandingkan mesin yang berada di ujung jalur.
1. Ukur Tekanan pada Setiap Cabang
Pengukuran tekanan perlu dilakukan di beberapa lokasi agar kondisi distribusi udara dapat dievaluasi secara menyeluruh. Pengukuran pada satu titik saja sering kali tidak cukup untuk menunjukkan apakah seluruh sistem bekerja dengan baik.
Jangan hanya mengukur:
Tekanan di outlet ring blower
Tekanan di pipa utama
Tekanan pada mesin terdekat
Tambahkan pengukuran pada:
Cabang tengah
Cabang paling jauh
Mesin dengan kebutuhan tertinggi
Titik setelah filter
Titik setelah banyak belokan
2. Bandingkan Kondisi Satu Mesin dan Semua Mesin Aktif
Kondisi distribusi udara dapat berubah ketika jumlah mesin yang menggunakan udara bertambah. Oleh karena itu, pengujian perlu dilakukan dalam beberapa skenario operasional yang berbeda.
Pengujian dilakukan ketika:
Hanya satu mesin menggunakan udara
Beberapa mesin digunakan bersamaan
Semua cabang digunakan
Mesin dengan kebutuhan terbesar dinyalakan
Mesin terjauh beroperasi
3. Atur Aliran Berdasarkan Kebutuhan, Bukan Berdasarkan Jarak
Tujuan utama sistem distribusi udara adalah memastikan setiap mesin memperoleh udara sesuai kebutuhan prosesnya. Karena itu, pengaturan aliran tidak seharusnya hanya mengikuti posisi mesin terhadap ring blower.
Mesin dekat tidak selalu membutuhkan aliran terbesar. Valve dan konfigurasi manifold perlu disesuaikan dengan kebutuhan proses masing-masing mesin.
Tekanan yang turun hanya ketika semua mesin digunakan bersamaan dapat menunjukkan bahwa total kebutuhan aliran melebihi kemampuan jalur pipa atau ring blower.
Pasang Titik Pengukuran Tekanan di Lokasi yang Tepat
Pressure gauge perlu dipasang pada beberapa bagian sistem agar tim teknik dapat mengetahui lokasi terjadinya penurunan tekanan.
Tanpa titik pengukuran yang memadai, penyebab penurunan tekanan sering kali sulit ditemukan. Dengan memasang pressure gauge pada lokasi yang tepat, perubahan kondisi sistem dapat diketahui lebih cepat sehingga tindakan korektif dapat segera dilakukan.
Titik pengukuran yang disarankan:
Setelah outlet ring blower
Sebelum filter
Setelah filter
Sebelum manifold
Setelah manifold
Pada cabang terjauh
Dekat mesin dengan kebutuhan tertinggi
Sebelum komponen yang dicurigai menghambat aliran
1. Bandingkan Tekanan Sebelum dan Setelah Komponen
Perbandingan tekanan pada dua sisi komponen tertentu dapat membantu mengidentifikasi sumber hambatan dalam sistem. Metode ini sering digunakan untuk mengevaluasi kondisi filter, valve, maupun bagian lain yang berpotensi mengurangi aliran udara.
Perbedaan tekanan sebelum dan setelah filter, valve, atau sambungan dapat membantu menunjukkan apakah komponen tersebut mulai menghambat aliran.
2. Berikan Label pada Setiap Titik Pengukuran
Pemberian label membantu memastikan seluruh anggota tim memahami fungsi setiap titik pengukuran. Selain memudahkan inspeksi, label juga membantu mengurangi kesalahan saat pencatatan data.
Label dapat mencantumkan:
Nama titik
Tekanan normal
Tanggal pemasangan
Arah aliran
Mesin yang dilayani
3. Catat Hasil Pengukuran Secara Berkala
Data pengukuran yang dicatat secara rutin dapat digunakan sebagai referensi untuk mendeteksi perubahan performa sistem dari waktu ke waktu. Dengan demikian, potensi gangguan dapat diketahui sebelum berdampak pada proses produksi.
Format yang disarankan:
Titik Pengukuran
Tekanan Normal
Hasil Saat Ini
Semua Mesin Aktif
Kondisi
Outlet ring blower
…
…
…
Normal/tidak
Setelah filter
…
…
…
Normal/tidak
Manifold
…
…
…
Normal/tidak
Mesin terjauh
…
…
…
Normal/tidak
Buat pressure profile map yang menunjukkan tekanan dari outlet hingga titik terjauh. Perubahan pola dari waktu ke waktu dapat membantu mendeteksi filter kotor, kebocoran, atau hambatan sebelum proses produksi terganggu.
Periksa Kebocoran pada Sambungan dan Jalur Pipa
Kebocoran kecil pada beberapa sambungan dapat mengurangi aliran yang sampai ke mesin. Pemeriksaan perlu dilakukan pada seluruh jalur, bukan hanya di sekitar ring blower.
Bagian yang perlu diperiksa:
Sambungan pipa
Flange
Clamp
Selang fleksibel
Seal
Valve
Manifold
Drat sambungan
Cabang yang sudah tidak digunakan
Titik yang sering terkena getaran
1. Perhatikan Tanda-Tanda Kebocoran
Kebocoran tidak selalu terlihat secara langsung. Dalam banyak kasus, gangguan baru diketahui setelah tekanan sistem menurun atau performa mesin mulai terganggu.
Tandanya dapat berupa:
Suara udara keluar
Tekanan perlahan menurun
Mesin terjauh kekurangan udara
Ring blower bekerja lebih berat
Sambungan terasa longgar
Debu terkumpul di sekitar titik bocor
2. Tutup Cabang yang Sudah Tidak Digunakan
Perubahan layout produksi sering kali menyisakan cabang pipa yang tidak lagi digunakan. Jika tidak ditangani dengan baik, bagian tersebut dapat menjadi sumber masalah pada sistem distribusi udara.
Cabang lama yang dibiarkan terbuka atau hanya ditutup sementara dapat menjadi sumber kebocoran dan menyulitkan pengaturan sistem.
3. Periksa Getaran pada Sambungan
Getaran yang muncul selama operasional dapat memengaruhi kekuatan sambungan dan komponen pendukung lainnya. Karena itu, area yang mengalami getaran perlu mendapatkan perhatian khusus saat inspeksi.
Getaran dari mesin atau ring blower dapat membuat clamp dan sambungan melemah. Gunakan penyangga yang sesuai serta lakukan pemeriksaan berkala dengan cara mengevaluasi sistem ring blower dan vacuum pump ketika tekanan udara tidak stabil.
Perhatikan Kondisi Filter dan Peredam Suara
Filter dan peredam suara dapat menambah hambatan aliran apabila ukurannya tidak sesuai atau kondisinya kotor. Komponen ini perlu diperiksa sebagai bagian dari jalur udara.
Ketika tekanan udara mulai menurun, perhatian sering kali langsung tertuju pada ring blower atau jalur pipa. Padahal, filter dan peredam suara juga dapat menjadi sumber hambatan yang cukup besar apabila kondisinya tidak sesuai atau tidak terawat dengan baik.
1. Periksa Filter Inlet Secara Berkala
Filter inlet berfungsi menyaring partikel sebelum udara masuk ke dalam ring blower. Karena bekerja terus-menerus, komponen ini perlu diperiksa secara rutin agar tidak menghambat aliran udara yang masuk ke sistem.
Filter yang tersumbat dapat:
Mengurangi udara yang masuk
Meningkatkan beban ring blower
Membuat performa sistem menurun
Meningkatkan suhu operasi
Menambah suara tidak normal
2. Evaluasi Filter pada Jalur Distribusi
Beberapa sistem menggunakan filter tambahan pada jalur distribusi atau pada cabang tertentu untuk melindungi proses produksi. Kondisi filter tersebut perlu dipantau karena dapat memengaruhi tekanan yang diterima mesin.
Jika terdapat filter tambahan pada cabang, periksa:
Tingkat kebersihan
Ukuran
Arah pemasangan
Kapasitas aliran
Perbedaan tekanan sebelum dan sesudah filter
3. Pastikan Peredam Suara Sesuai Kapasitas
Peredam suara membantu mengurangi kebisingan selama operasional, tetapi pemilihannya tetap harus mempertimbangkan kebutuhan aliran udara sistem. Komponen yang tidak sesuai dapat menyebabkan hambatan tambahan yang tidak disadari.
Peredam yang tidak sesuai dapat menghambat aliran. Pemilihannya perlu mempertimbangkan kapasitas udara serta batas tekanan sistem.
Pasang Penyangga Pipa agar Jalur Tidak Berubah Posisi
Pipa perlu ditopang dengan baik agar tidak melendut, bergetar, atau menarik sambungan. Perubahan posisi dapat menyebabkan kebocoran dan mempercepat kerusakan jalur.
Sistem distribusi udara tidak hanya perlu dirancang untuk mengalirkan udara dengan baik, tetapi juga harus mampu mempertahankan bentuk dan posisinya selama operasional. Penyangga yang tepat membantu menjaga kestabilan jalur pipa dalam jangka panjang.
1. Atur Jarak Penyangga
Jarak antarpenyangga perlu direncanakan sesuai karakteristik jalur pipa yang digunakan. Penyangga yang terlalu sedikit dapat membuat pipa melendut, sedangkan penempatan yang kurang tepat dapat meningkatkan beban pada sambungan.
Jarak penyangga perlu disesuaikan dengan:
Material pipa
Diameter pipa
Panjang jalur
Berat komponen
Kondisi getaran
Posisi horizontal atau vertikal
2. Hindari Beban Pipa Bertumpu pada Outlet Ring Blower
Outlet ring blower dirancang untuk menyalurkan udara, bukan untuk menopang seluruh berat jalur distribusi. Karena itu, sistem penyangga harus mampu menahan beban pipa secara mandiri.
Outlet ring blower tidak seharusnya menahan seluruh berat pipa. Gunakan penyangga terpisah agar sambungan tidak menerima beban mekanis berlebih.
3. Gunakan Sambungan Fleksibel pada Area Bergetar
Pada area yang memiliki getaran cukup tinggi, sambungan fleksibel dapat membantu mengurangi perpindahan getaran ke jalur pipa dan komponen lainnya. Namun, penggunaannya tetap perlu mengikuti prinsip instalasi yang benar.
Sambungan fleksibel dapat membantu mengurangi perpindahan getaran, tetapi panjang dan pemasangannya tetap harus sesuai agar tidak tertekuk atau menghambat aliran.
Evaluasi Kapasitas Ring Blower Saat Menambah Cabang Baru
Penambahan mesin atau cabang pipa dapat meningkatkan kebutuhan aliran total. Sebelum menambah titik baru, kapasitas ring blower dan jalur utama perlu dihitung kembali.
Data yang perlu diperiksa:
Kebutuhan udara mesin baru
Jam operasional
Penggunaan bersamaan
Panjang cabang tambahan
Ukuran pipa
Tekanan minimum mesin
Kapasitas tersisa ring blower
Tekanan pada titik terjauh saat ini
1. Jangan Hanya Menyambungkan Mesin Baru ke Pipa Terdekat
Menambahkan cabang baru memang terlihat sederhana, tetapi perubahan tersebut dapat memengaruhi distribusi udara pada seluruh sistem. Evaluasi perlu dilakukan sebelum instalasi agar tidak menimbulkan masalah baru.
Cabang baru dapat menyebabkan:
Mesin lama menerima lebih sedikit udara
Tekanan di ujung jalur turun
Sistem menjadi tidak seimbang
Ring blower bekerja lebih berat
Kebutuhan aliran melebihi kapasitas
2. Uji Sistem Sebelum dan Setelah Penambahan Cabang
Pengujian sebelum dan sesudah perubahan sistem membantu menunjukkan dampak yang ditimbulkan oleh cabang baru. Data ini penting untuk memastikan performa distribusi udara tetap sesuai kebutuhan produksi.
Bandingkan:
Tekanan setiap titik
Arus ring blower
Suhu operasi
Suara
Getaran
Kinerja mesin
Kondisi saat seluruh mesin aktif
Lakukan Pengujian Saat Semua Titik Digunakan Bersamaan
Pengujian pada kondisi beban penuh diperlukan untuk memastikan tekanan tetap mencukupi ketika seluruh mesin membutuhkan udara secara bersamaan.
Langkah pengujian:
Periksa kondisi ring blower dan filter.
Pastikan seluruh valve berada pada posisi normal.
Catat tekanan sebelum mesin dinyalakan.
Nyalakan satu cabang terlebih dahulu.
Tambahkan mesin secara bertahap.
Catat tekanan pada setiap tahap.
Periksa titik terjauh.
Pantau arus, suhu, suara, dan getaran ring blower.
Identifikasi tahap ketika tekanan mulai turun.
Bandingkan hasil dengan kebutuhan minimum setiap mesin.
1. Uji pada Kondisi Produksi Terberat
Agar hasil pengujian benar-benar mencerminkan kondisi lapangan, simulasi perlu dilakukan pada skenario yang mendekati beban operasional tertinggi yang mungkin terjadi selama produksi.
Pengujian sebaiknya mencakup:
Shift tersibuk
Seluruh mesin aktif
Mesin dengan kebutuhan terbesar berjalan
Filter dalam kondisi operasional normal
Cabang terjauh digunakan
Proses berjalan dalam durasi cukup panjang
2. Jangan Hanya Mengandalkan Pengujian Tanpa Beban
Pengujian tanpa beban sering digunakan sebagai pemeriksaan awal, tetapi hasilnya tidak cukup untuk menggambarkan kondisi distribusi udara saat sistem bekerja penuh.
Sistem dapat terlihat normal ketika hanya satu mesin digunakan, tetapi mengalami penurunan tekanan saat seluruh cabang aktif.
Kesalahan Saat Menata Jalur Pipa Ring Blower
Kesalahan yang sering terjadi adalah menggunakan pipa terlalu kecil, membuat jalur terlalu panjang, dan membagi udara ke banyak mesin tanpa mengukur tekanan pada titik terjauh.
Kesalahan yang perlu dihindari:
Menentukan ukuran pipa hanya dari outlet ring blower
Terlalu banyak belokan tajam
Menggunakan terlalu banyak sambungan
Tidak memasang manifold
Tidak menggunakan valve pada setiap cabang
Membiarkan selang tertekuk
Hanya mengukur tekanan dekat ring blower
Tidak memeriksa kebocoran
Mengabaikan filter yang kotor
Menambah cabang tanpa menghitung ulang kebutuhan
Tidak menguji seluruh mesin secara bersamaan
Membiarkan pipa tanpa penyangga
Tidak memberi label pada cabang
Menganggap tekanan dan aliran sebagai parameter yang sama
Checklist Penataan Jalur Pipa Ring Blower
Pemeriksaan menggunakan checklist memudahkan tim engineering dan maintenance memastikan tidak ada aspek penting yang terlewat.
Gunakan checklist berikut untuk membantu memastikan seluruh jalur sudah diperiksa sebelum sistem digunakan untuk mendukung proses produksi.
Catat kebutuhan tekanan setiap mesin.
Catat kebutuhan aliran setiap mesin.
Tentukan mesin yang beroperasi bersamaan.
Ukur panjang jalur utama dan cabang.
Tentukan diameter pipa sesuai kebutuhan.
Kurangi belokan tajam.
Hindari perubahan ukuran secara mendadak.
Gunakan manifold untuk beberapa cabang.
Pasang valve pada setiap cabang.
Pasang pressure gauge di titik penting.
Periksa tekanan pada titik terjauh.
Periksa kebocoran seluruh sambungan.
Pastikan filter dan peredam tidak menghambat aliran.
Pasang penyangga pipa.
Uji sistem saat seluruh mesin aktif.
Evaluasi kapasitas sebelum menambah cabang baru.
Simpan hasil pengukuran sebagai data awal.
FAQ: Pertanyaan Umum tentang Jalur Pipa Ring Blower
Agar Anda tidak salah langkah dalam merancang atau mengoperasikan sistem udara ini, mari simak beberapa poin penting yang sering ditanyakan seputar jalur pipa ring blower di bawah ini.
1. Mengapa tekanan dekat ring blower normal tetapi mesin tetap kekurangan udara?
Kemungkinan terjadi penurunan tekanan di sepanjang jalur akibat pipa terlalu kecil, jalur panjang, banyak belokan, filter kotor, kebocoran, atau pembagian aliran yang tidak seimbang..
2. Apakah satu ring blower dapat digunakan untuk beberapa mesin?
Bisa, selama kapasitas tekanan dan alirannya mencukupi serta sistem pipa dibagi dengan benar. Pengujian perlu dilakukan saat seluruh mesin beroperasi bersamaan.
3. Apakah pipa yang lebih besar selalu lebih baik?
Tidak selalu. Ukuran pipa harus disesuaikan dengan kapasitas aliran, panjang jalur, kebutuhan tekanan, ruang instalasi, dan rekomendasi teknis. Pipa yang terlalu besar tanpa perhitungan juga dapat membuat instalasi tidak efisien.
4. Di mana pressure gauge sebaiknya dipasang?
Pressure gauge sebaiknya dipasang setelah outlet ring blower, sebelum dan setelah komponen yang berpotensi menghambat aliran, serta di cabang atau mesin yang paling jauh.
5. Mengapa tekanan turun ketika semua mesin dinyalakan?
Total kebutuhan aliran kemungkinan lebih besar daripada kapasitas ring blower atau jalur distribusi. Penyebab lain dapat berupa pembagian cabang yang tidak seimbang, diameter pipa kurang sesuai, atau filter mulai tersumbat.
6. Apakah jalur pipa perlu dihitung ulang ketika menambah mesin?
Ya. Penambahan mesin dapat mengubah total kebutuhan udara dan distribusi tekanan sehingga kapasitas ring blower, ukuran pipa utama, manifold, serta kondisi titik terjauh perlu dievaluasi kembali.
Kesimpulan
Tekanan ring blower dapat dijaga lebih stabil dengan menata jalur pipa sependek mungkin, memilih ukuran yang sesuai, mengurangi belokan, menggunakan manifold, serta mengukur tekanan di titik terjauh. Sistem juga perlu diuji ketika seluruh mesin digunakan bersamaan agar pembagian udara benar-benar sesuai dengan kondisi produksi.
Langkah yang dapat langsung dilakukan:
Buat daftar kebutuhan udara setiap mesin.
Petakan seluruh jalur pipa dan panjangnya.
Periksa ukuran pipa utama serta cabang.
Kurangi belokan dan sambungan yang tidak diperlukan.
Gunakan manifold dan valve pada setiap cabang.
Pasang titik pengukuran tekanan.
Periksa kebocoran dan kondisi filter.
Uji sistem pada beban produksi tertinggi.
Catat tekanan dari outlet hingga mesin terjauh.
Hitung ulang sistem sebelum menambah mesin baru.
Solusi Ring Blower dan Vacuum Pump untuk Sistem Industri
Dengan perencanaan yang tepat sejak tahap desain, sistem distribusi udara dapat bekerja lebih stabil, efisien, dan mudah dikembangkan ketika kapasitas produksi meningkat. PT Interjaya Suryamegah menyediakan ring blower dan vacuum pump untuk berbagai kebutuhan proses industri. Pemilihan produk dapat disesuaikan dengan kebutuhan tekanan, kapasitas aliran, jumlah titik penggunaan, serta karakter jalur pipa di area produksi.
Tim teknis kami dapat membantu proses evaluasi kebutuhan aplikasi, mulai dari pemilihan kapasitas ring blower, pengaturan distribusi udara, hingga pertimbangan ekspansi sistem di masa mendatang agar performa instalasi tetap optimal sesuai kebutuhan operasional.
Sistem ring blower dapat menghambat kecepatan produksi ketika respons terhadap perubahan beban tidak cukup cepat, integrasi sistem tidak optimal, dan desain operasional tidak adaptif terhadap dinamika produksi. Akibatnya, sistem udara menjadi bottleneck tersembunyi yang memperlambat output meskipun mesin utama masih mampu bekerja lebih cepat.
Di banyak industri, peningkatan kapasitas produksi sering hanya difokuskan pada mesin utama. Padahal, sistem udara pendukung seperti ring blower dan vacuum pump memiliki peran besar dalam menjaga kelancaran proses produksi. Ketika ring blower tidak mengikuti kecepatan produksi, performa seluruh sistem ikut tertahan meskipun tekanan udara terlihat masih normal.
Kenapa Sistem Ring Blower Bisa Menghambat Kecepatan Produksi Industri?
Banyak perusahaan menganggap sistem udara akan otomatis mampu mengikuti peningkatan produksi selama blower masih berjalan normal. Padahal, respons sistem udara sangat dipengaruhi oleh desain distribusi, kontrol beban, dan integrasi dengan proses produksi utama.
Akibatnya, respons sistem ring blower lambat dan tidak mampu mengikuti perubahan demand secara real-time. Dalam jangka panjang, kondisi ini menciptakan bottleneck sistem udara industri yang sulit dikenali karena mesin utama tetap terlihat beroperasi.
Tanda Sistem Ring Blower Tidak Responsif terhadap Produksi
Ada beberapa tanda yang menunjukkan bahwa sistem ring blower mulai menjadi penghambat dalam proses produksi industri.
1. Output Produksi Tertahan Saat Demand Meningkat
Sistem udara tidak mampu mengejar kebutuhan proses ketika produksi dipercepat. Akibatnya, mesin utama harus menunggu suplai udara yang stabil sebelum dapat bekerja optimal. Kondisi ini sering menjadi penyebab produksi terhambat blower tanpa disadari tim operasional.
2. Bottleneck Produksi Terjadi pada Sistem Udara Pendukung
Masalah bukan berasal dari mesin utama, melainkan dari sistem udara yang tidak mampu menyuplai kebutuhan proses secara cepat. Akibatnya, kapasitas produksi tidak bisa dimaksimalkan meskipun mesin inti masih memiliki ruang peningkatan output.
3. Waktu Siklus Produksi Tidak Konsisten
Ketidaksinkronan antara supply udara dan kebutuhan proses menyebabkan waktu siklus berubah-ubah. Pada satu kondisi produksi berjalan lancar, tetapi di kondisi lain proses menjadi lebih lambat. Hal ini membuat performa produksi sulit diprediksi secara konsisten.
4. Sistem Udara Tidak Adaptif terhadap Perubahan Demand Produksi
Ketika kebutuhan udara meningkat, sistem tidak menunjukkan peningkatan respons yang signifikan. Blower tidak adaptif produksi karena sistem dirancang hanya untuk kondisi stabil, bukan variasi beban dinamis. Insight ini sering terlewat karena fokus monitoring hanya pada tekanan udara.
Penyebab Utama Sistem Tidak Bisa Mengikuti Kecepatan Produksi
Masalah respons sistem udara biasanya berasal dari desain dan integrasi operasional yang kurang optimal.
1. Sistem Dirancang untuk Beban Statis, Bukan Dinamis
Desain awal hanya mempertimbangkan kondisi tetap tanpa memperhitungkan perubahan produksi. Ketika demand meningkat secara tiba-tiba, sistem tidak mampu menyesuaikan suplai udara dengan cepat. Akibatnya, sistem udara tidak mengikuti beban produksi secara optimal.
2. Tidak Ada Kontrol Berbasis Variasi Beban
Sistem berjalan dengan output konstan tanpa menyesuaikan kebutuhan aktual di lapangan. Hal ini menyebabkan energi terbuang saat beban rendah dan respons menjadi lambat saat kebutuhan meningkat. Dalam sistem modern, kontrol adaptif menjadi faktor penting dalam optimasi respons sistem udara industri.
3. Integrasi dengan Sistem Produksi Tidak Optimal
Ring blower tidak sinkron dengan mesin lain atau sistem kontrol seperti PLC dan inverter. Akibatnya, perubahan kecepatan produksi tidak diikuti penyesuaian performa sistem udara. Kondisi ini membuat vacuum pump tidak responsif terhadap dinamika operasional.
Waktu respon aliran udara terlalu lambat untuk mengikuti perubahan proses produksi. Penyebabnya bisa berasal dari jalur distribusi yang tidak efisien atau sistem kontrol yang kurang responsif. Insight pentingnya, delay kecil pada distribusi udara dapat berdampak besar terhadap output produksi.
Dampak Jika Sistem Udara Tidak Responsif
Ketidakmampuan sistem udara mengikuti kecepatan produksi dapat menurunkan performa operasional secara keseluruhan.
1. Produksi Tidak Bisa Di-Scale Up Secara Maksimal
Mesin utama sebenarnya mampu bekerja lebih cepat, tetapi sistem udara menjadi penghambat utama. Akibatnya, kapasitas produksi tidak dapat ditingkatkan secara optimal. Ini menjadi salah satu bottleneck paling umum pada industri modern.
2. Efisiensi Operasional Menurun
Waktu produksi menjadi lebih lama dari yang seharusnya karena sistem udara lambat merespons perubahan beban. Selain memperlambat output, kondisi ini juga meningkatkan konsumsi energi secara tidak efisien.
3. Terjadi Bottleneck Tersembunyi dalam Sistem
Masalah tidak terlihat jelas karena sistem tetap berjalan tanpa alarm besar. Namun secara perlahan, performa produksi menurun akibat keterlambatan respons udara. Insight-nya, bottleneck tersembunyi sering lebih sulit dideteksi dibanding kerusakan total.
Cara Mengidentifikasi Bottleneck pada Sistem Ring Blower
Evaluasi sistem udara harus dilakukan secara menyeluruh dan berbasis performa dinamis.
1. Bandingkan Kecepatan Produksi vs Respons Sistem Udara
Cek apakah sistem mampu mengikuti peningkatan demand produksi secara real-time. Jika output produksi meningkat tetapi respons udara tertinggal, kemungkinan besar terdapat bottleneck pada sistem blower.
2. Monitoring Flow, Tekanan, dan Waktu Respons
Evaluasi tidak hanya tekanan udara, tetapi juga flow rate dan kecepatan respons sistem. Monitoring multi-parameter membantu melihat performa sistem secara lebih akurat. Insight pentingnya, tekanan normal belum tentu menandakan sistem bekerja optimal.
3. Analisis Sinkronisasi dengan Sistem Produksi
Pastikan sistem udara bekerja selaras dengan mesin utama dan sistem kontrol produksi. Jika sinkronisasi buruk, perubahan produksi akan selalu diikuti keterlambatan respons udara.
4. Gunakan Data Operasional untuk Deteksi Delay
Data historis dapat menunjukkan pola keterlambatan sistem yang tidak terlihat secara langsung. Dengan analisis data, perusahaan dapat menemukan titik bottleneck sebelum berdampak besar pada produksi.
Strategi Meningkatkan Respons Sistem Ring Blower
Sistem udara industri harus dirancang lebih adaptif agar mampu mengikuti dinamika produksi modern.
1. Terapkan Sistem Kontrol yang Adaptif terhadap Beban
Sistem harus mampu menyesuaikan output sesuai kebutuhan produksi aktual. Dengan kontrol adaptif, blower dapat merespons perubahan demand lebih cepat dan efisien.
2. Integrasikan dengan Sistem Otomasi (PLC/Inverter)
Sinkronisasi dengan PLC atau inverter membantu meningkatkan kecepatan respons sistem udara. Selain lebih stabil, sistem juga menjadi lebih presisi dalam mengikuti perubahan produksi.
3. Optimalkan Desain Distribusi untuk Respons Lebih Cepat
Jalur distribusi udara yang efisien membantu mempercepat suplai udara ke titik produksi. Akibatnya, delay respons dapat dikurangi secara signifikan.
4. Evaluasi Sistem Secara Dinamis, Bukan Statis
Fokus evaluasi tidak hanya pada kondisi normal, tetapi juga saat terjadi perubahan produksi. Pendekatan ini membantu memastikan sistem benar-benar siap menghadapi variasi beban operasional.
Tabel Ringkasan Masalah Respons vs Dampaknya
Untuk mempermudah identifikasi bottleneck pada sistem udara industri, berikut ringkasan hubungan antara masalah respons sistem dan dampaknya terhadap operasional produksi:
Masalah Respons
Dampak
Tidak adaptif
Produksi tertahan
Delay aliran udara
Waktu siklus lebih lama
Tidak terintegrasi
Sistem tidak sinkron
Desain statis
Tidak bisa scale up
Insight Tambahan: Kenapa Bottleneck Ini Sering Salah Diduga
Banyak perusahaan mengira masalah ada pada mesin utama ketika produksi melambat. Padahal, bottleneck sering berasal dari sistem pendukung seperti ring blower yang tidak mampu mengikuti dinamika produksi.
Karena sistem udara tetap berjalan normal secara visual, masalah respons sering tidak dianggap sebagai prioritas evaluasi. Inilah alasan kenapa troubleshooting sistem udara industri perlu dilakukan secara lebih menyeluruh dan berbasis data performa.
Kesimpulan: Kecepatan Produksi Ditentukan oleh Sistem yang Paling Lambat
Ring blower yang tidak responsif dapat menjadi penghambat utama dalam peningkatan kapasitas produksi industri. Respons sistem ring blower lambat, integrasi yang tidak optimal, dan desain operasional yang tidak adaptif membuat sistem udara tidak mampu mengikuti kebutuhan produksi modern. Dengan monitoring yang tepat, integrasi sistem kontrol, dan desain distribusi yang lebih efisien, performa sistem udara dapat ditingkatkan secara signifikan.
Tingkatkan respons sistem udara industri agar produksi berjalan lebih optimal
Gunakan ring blower dan vacuum pump dari PT Interjaya Suryamegah yang dirancang untuk kebutuhan industri dinamis dan siap mengikuti kecepatan produksi modern. Hubungi tim kami sekarang untuk mendapatkan solusi sistem udara industri yang lebih responsif, efisien, dan stabil sesuai kebutuhan operasional bisnis Anda.
Tekanan udara tidak stabil ring blower vacuum pump biasanya disebabkan oleh kebocoran sistem, ketidaksesuaian flow rate dengan kebutuhan produksi, lonjakan beban mendadak, serta sistem kontrol yang kurang responsif. Tanpa evaluasi menyeluruh, fluktuasi tekanan ini dapat menurunkan kualitas produk dan meningkatkan konsumsi energi di lini produksi.
Di dalam pabrik, gangguan tekanan udara sering dianggap hal kecil karena mesin masih tetap berjalan. Namun dalam praktiknya, tekanan yang naik-turun justru menjadi salah satu penyebab tersembunyi penurunan kualitas dan efisiensi produksi. Proses tetap berlangsung, tetapi hasilnya tidak konsisten dan waktu siklus mulai melambat tanpa disadari.
Penyebab Tekanan Udara atau Vakum Tidak Stabil di Lini Produksi
Fluktuasi tekanan terjadi karena sistem tidak lagi mampu menyesuaikan supply udara dengan kebutuhan aktual produksi.
1. Kebocoran Mikro pada Jalur Distribusi
Kebocoran kecil pada pipa atau sambungan sering tidak terlihat secara visual, tetapi dampaknya signifikan. Tekanan akan turun perlahan di beberapa titik distribusi dan membuat sistem bekerja lebih keras untuk menjaga stabilitas. Dalam jangka panjang, kebocoran ini juga menyebabkan pemborosan energi karena blower dan vacuum pump terus berusaha menutup kehilangan tekanan tersebut.
2. Flow Rate Tidak Disesuaikan dengan Kebutuhan Aktual
Saat kapasitas produksi berubah, kebutuhan aliran udara ikut berubah. Jika sistem ring blower industri tidak dievaluasi ulang, flow rate bisa menjadi tidak sesuai terlalu kecil saat dibutuhkan tinggi, atau berlebihan saat beban rendah. Akibatnya, tekanan menjadi tidak konsisten dan memengaruhi performa proses secara keseluruhan.
Beberapa mesin sering menggunakan udara atau vakum secara bersamaan tanpa pengaturan yang jelas. Kondisi ini menciptakan lonjakan beban yang membuat sistem tidak mampu menjaga tekanan tetap stabil. Fluktuasi tekanan pada lini produksi ini biasanya terjadi secara tiba-tiba dan sulit diprediksi jika tidak ada monitoring yang baik.
4. Sistem Kontrol Tekanan Tidak Responsif
Sistem kontrol yang masih manual atau menggunakan teknologi lama sering terlambat merespons perubahan beban. Saat kebutuhan tekanan meningkat, sistem tidak bisa langsung menyesuaikan output blower atau vacuum pump. Akibatnya, tekanan udara menjadi naik-turun dan tidak stabil, terutama di kondisi produksi yang dinamis.
Dampak Tekanan Tidak Stabil terhadap Produksi
Tekanan yang tidak stabil berdampak langsung pada kualitas produk, efisiensi waktu, dan biaya operasional.
1. Kualitas Produk Tidak Konsisten
Pada industri seperti kemasan, makanan, atau farmasi, tekanan vakum yang tidak stabil dapat memengaruhi hasil akhir. Produk bisa mengalami variasi kualitas karena proses tidak berjalan dalam kondisi ideal. Hal ini sering terjadi tanpa disadari hingga hasil produksi mulai menunjukkan ketidaksesuaian standar.
2. Waktu Siklus Produksi Lebih Lama
Ketika tekanan turun, mesin membutuhkan waktu lebih lama untuk mencapai kondisi proses yang diinginkan. Ini membuat waktu siklus produksi bertambah dan mengurangi output harian. Dalam skala besar, selisih kecil ini akan berdampak signifikan terhadap total kapasitas produksi.
3. Konsumsi Energi Meningkat
Sistem yang tidak stabil akan bekerja lebih keras untuk menjaga tekanan. Blower dan vacuum pump terus beroperasi di beban tinggi, sehingga efisiensi energi blower dan vacuum pump menurun. Akibatnya, biaya listrik meningkat tanpa peningkatan output yang sebanding.
4. Risiko Kerusakan Komponen Pneumatik
Fluktuasi tekanan menyebabkan komponen seperti valve, seal, dan regulator bekerja tidak stabil. Dalam jangka panjang, hal ini mempercepat keausan dan meningkatkan risiko kerusakan sistem. Jika dibiarkan, masalah kecil ini bisa berkembang menjadi downtime yang lebih besar.
Cara Mengevaluasi Sistem Ring Blower dan Vacuum Pump Secara Menyeluruh
Evaluasi sistem harus dilakukan berbasis data untuk memastikan tekanan, flow, dan distribusi sesuai dengan kebutuhan produksi.
1. Lakukan Audit Tekanan dan Flow Rate
Pengukuran tekanan di beberapa titik distribusi membantu mengidentifikasi adanya penurunan tekanan. Dengan data ini, Anda bisa melihat apakah flow rate tidak konsisten di area tertentu. Audit tekanan udara produksi menjadi langkah awal untuk memahami kondisi nyata sistem di lapangan.
2. Periksa Kebocoran dengan Uji Tekanan Bertahap
Metode isolasi jalur memungkinkan Anda mendeteksi kebocoran mikro yang sulit terlihat. Dengan menguji tiap bagian sistem secara terpisah, titik kebocoran bisa ditemukan lebih akurat. Pendekatan ini efektif untuk memperbaiki efisiensi tanpa harus mengganti seluruh sistem.
3. Analisis Pola Konsumsi Udara per Shift Produksi
Kebutuhan udara biasanya berbeda antara jam sibuk dan non-sibuk. Dengan membandingkan pola konsumsi, Anda bisa melihat apakah kapasitas sistem sudah sesuai atau tidak. Analisis ini membantu menghindari kondisi overcapacity atau undercapacity yang memicu tekanan tidak stabil.
4. Evaluasi Sistem Kontrol dan Respons Sensor
Sensor dan regulator harus mampu merespons perubahan tekanan dengan cepat. Jika respons terlalu lambat, sistem akan selalu tertinggal dari kebutuhan aktual. Dengan sistem kontrol yang lebih responsif, stabilitas tekanan bisa dijaga lebih konsisten.
5. Rencanakan Upgrade Bertahap Tanpa Hentikan Produksi
Jika sistem sudah tidak lagi optimal, upgrade perlu dilakukan. Namun, proses ini bisa dirancang secara bertahap agar tidak mengganggu produksi. Pendekatan modular memungkinkan peningkatan kapasitas dan efisiensi tanpa downtime besar.
Tabel Perbandingan – Sistem Stabil vs Tidak Stabil
Untuk memudahkan identifikasi kondisi sistem Anda, berikut perbandingan sederhana antara sistem yang stabil dan yang mulai bermasalah:
Indikator
Sistem Stabil
Sistem Tidak Stabil
Tekanan
Konsisten
Naik-turun
Flow Rate
Sesuai kebutuhan
Tidak merata
Konsumsi Energi
Efisien
Lebih tinggi
Kualitas Output
Stabil
Variatif
Risiko Downtime
Rendah
Tinggi
Kesimpulan
Tekanan udara atau vakum yang tidak stabil bukan hanya gangguan kecil, tetapi faktor yang dapat menurunkan kualitas produk, memperlambat proses, dan meningkatkan biaya energi. Dengan melakukan evaluasi sistem ring blower dan vacuum pump secara menyeluruh—mulai dari audit tekanan, deteksi kebocoran, hingga evaluasi kontrol—performa produksi dapat dijaga tetap konsisten dan efisien.
FAQ – People Also Ask
Berikut beberapa pertanyaan yang sering muncul terkait tekanan udara tidak stabil di sistem produksi:
1. Kenapa tekanan vakum sering naik turun saat produksi berjalan?
Biasanya karena lonjakan beban mendadak atau kebocoran kecil pada jalur distribusi yang tidak terdeteksi.
2. Apakah tekanan tidak stabil bisa meningkatkan biaya listrik?
Ya. Sistem akan bekerja lebih keras untuk mempertahankan tekanan sehingga konsumsi energi meningkat.
3. Seberapa sering sistem ring blower perlu diaudit?
Idealnya dilakukan audit tekanan dan kebocoran minimal satu kali setahun atau saat ada perubahan kapasitas produksi.
Pastikan Sistem Udara Produksi Anda Stabil dan Siap Mendukung Target Operasional
Jika tekanan mulai fluktuatif, kualitas dan efisiensi akan ikut terdampak secara perlahan. PT Interjaya Suryamegah menyediakan solusi ring blower dan vacuum pump industri untuk membantu menjaga stabilitas tekanan dan efisiensi produksi di berbagai sektor manufaktur. Konsultasikan kebutuhan sistem Anda sekarang untuk memastikan performa tetap optimal tanpa gangguan tersembunyi.

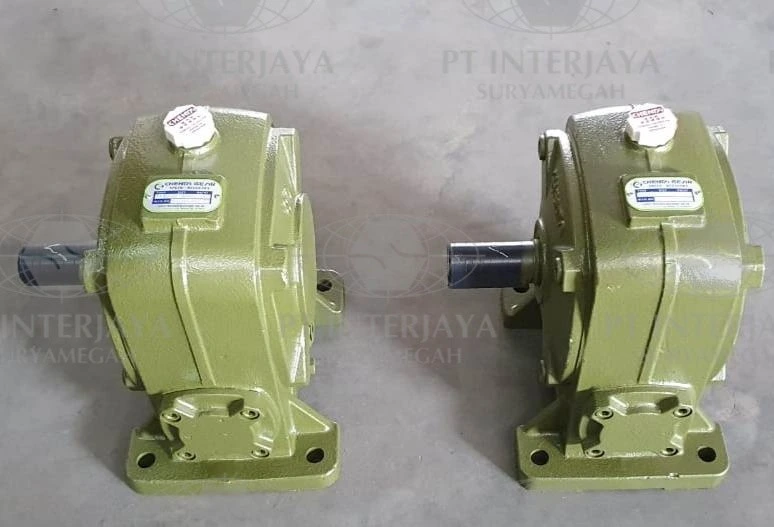

Output produksi menurun gearbox gear motor biasanya terjadi karena tenaga dari motor tidak tersalurkan secara optimal ke beban, meski mesin masih tampak berjalan normal. Penyebabnya sering tersembunyi pada slip torsi, rasio gear yang tidak lagi sesuai, alignment poros yang bergeser, hingga overheating pada gearbox yang menurunkan efisiensi transmisi daya mesin industri.
Di banyak pabrik, penurunan output tidak selalu datang bersama alarm besar atau mesin yang langsung berhenti. Justru yang sering terjadi adalah lini produksi terlihat tetap hidup, tetapi hasil produksi perlahan menurun. Kondisi ini sering berkaitan dengan sistem transmisi yang mulai tidak optimal, khususnya pada gearbox dan gear motor.
Penyebab Output Produksi Menurun Meski Mesin Masih Berjalan
Penurunan output terjadi karena sistem transmisi masih berjalan, tetapi tidak lagi efisien dalam menyalurkan tenaga.
1. Slip Torsi yang Tidak Terlihat Operator
Slip torsi terjadi ketika tenaga dari motor tidak sepenuhnya diteruskan ke sistem transmisi. Mesin tetap terlihat berputar, tetapi daya efektif yang sampai ke beban berkurang sehingga output ikut turun.
Untuk memahami bagaimana sistem transmisi bekerja dan peran gear motor dalam penyaluran tenaga, Anda bisa membaca penjelasan lengkapnya di artikel Ketahui Jenis dan Fungsi Gear Motor
2. Rasio Gear Tidak Lagi Sesuai Beban Produksi Aktual
Seiring peningkatan kapasitas produksi, rasio gear lama bisa menjadi tidak lagi optimal. Hal ini membuat sistem bekerja lebih berat dan efisiensinya menurun secara bertahap.
3. Alignment Poros Bergeser Secara Bertahap
Perubahan kecil pada alignment poros sering tidak langsung terasa, tetapi memicu getaran mikro yang terus meningkat. Dalam jangka panjang, kondisi ini mengganggu presisi dan efisiensi transmisi daya mesin industri.
4. Overheating pada Housing Gear
Suhu gearbox yang meningkat menunjukkan adanya beban berlebih atau pelumasan yang tidak optimal. Overheating ini secara langsung menurunkan efisiensi gear motor pabrik dan mempercepat keausan komponen.
Dampak Sistem Transmisi yang Tidak Optimal pada Lini Produksi
Ketidakefisienan gearbox berdampak langsung pada output, energi, dan risiko gangguan produksi.
1. Penurunan Kapasitas Produksi Harian
Gesekan berlebih atau slip pada sistem transmisi menyebabkan putaran mesin melambat, sehingga jumlah produk yang dihasilkan dalam satu shift tidak mencapai target.
2. Konsumsi Energi Lebih Tinggi
Gearbox yang tidak efisien membuat motor bekerja lebih keras untuk menghasilkan output yang sama. Ini menyebabkan pemborosan energi yang tidak sebanding dengan hasil produksi.
3. Risiko Downtime Mendadak
Masalah kecil seperti getaran atau slip torsi bisa berkembang menjadi kerusakan besar jika tidak segera ditangani. Akibatnya, downtime bisa terjadi secara tiba-tiba tanpa banyak peringatan.
Solusi Mengatasi Penurunan Output Akibat Gearbox dan Gear Motor
Evaluasi dan monitoring sistem transmisi adalah kunci untuk menjaga output tetap optimal.
1. Audit Rasio Gear Berdasarkan Beban Aktual
Evaluasi rasio gear perlu dilakukan ketika ada perubahan beban produksi. Dengan audit yang tepat, sistem bisa kembali bekerja secara efisien sesuai kebutuhan aktual.
2. Monitoring Vibrasi sebagai Early Warning System
Pemantauan getaran secara berkala membantu mendeteksi masalah sejak dini sebelum berkembang menjadi kerusakan besar. Ini menjadi indikator awal adanya ketidakseimbangan sistem. Monitoring seperti ini merupakan bagian penting dalam menjaga performa sistem industri secara keseluruhan.
3. Evaluasi Suhu Operasional Gearbox
Temperatur yang meningkat bisa menjadi tanda adanya masalah pada pelumasan atau beban berlebih. Monitoring suhu membantu mencegah kerusakan lebih lanjut. Perawatan komponen mekanis secara rutin juga sangat penting untuk menjaga stabilitas sistem.
4. Re-Engineering Sistem Transmisi Saat Ekspansi Produksi
Saat kapasitas produksi meningkat, sistem transmisi perlu disesuaikan agar tetap efisien. Tanpa penyesuaian ini, penurunan performa sulit dihindari.
Tabel Ringkas – Sistem Transmisi Normal vs Tidak Optimal
Untuk memudahkan Anda melihat perbedaannya secara cepat, berikut perbandingan antara sistem transmisi yang masih optimal dengan yang sudah mulai mengalami penurunan performa.
Indikator
Sistem Optimal
Sistem Tidak Optimal
Output Produksi
Stabil
Menurun perlahan
Konsumsi Energi
Sesuai standar
Lebih tinggi
Getaran
Minimal
Meningkat
Suhu Operasional
Stabil
Cenderung naik
Risiko Downtime
Rendah
Tinggi
Kesimpulan
Jika produksi terlihat normal tetapi output menurun, maka sistem gearbox dan gear motor perlu segera dievaluasi. Masalah seperti slip torsi, rasio gear yang tidak sesuai, hingga overheating sering tidak terlihat di awal, tetapi berdampak besar pada efisiensi dan biaya operasional. Evaluasi berkala dan monitoring sistem menjadi kunci untuk menjaga performa tetap optimal.
FAQ – People Also Ask
Berikut beberapa pertanyaan umum terkait penurunan performa lini produksi:
1. Kenapa output produksi turun padahal mesin tetap hidup?
Karena tenaga dari motor tidak sepenuhnya diteruskan akibat masalah pada gearbox atau sistem transmisi.
2. Apakah gearbox bisa menyebabkan pemborosan listrik?
Ya. Gearbox yang tidak efisien membuat motor bekerja lebih keras dan meningkatkan konsumsi energi.
3. Kapan sistem gear motor perlu dievaluasi ulang?
Saat output menurun, getaran meningkat, suhu naik, atau terjadi perubahan kapasitas produksi.
Jaga Output Produksi Tetap Stabil Sebelum Masalah Transmisi Membesar
Sistem transmisi yang terlihat normal belum tentu bekerja optimal. Jika output mulai menurun atau energi meningkat, itu tanda awal yang tidak boleh diabaikan.
PT Interjaya Suryamegah menyediakan berbagai pilihan gearbox dan gear motor industri yang dapat disesuaikan dengan kebutuhan beban produksi untuk membantu menjaga output tetap stabil dan efisien. Segera konsultasikan kebutuhan sistem transmisi Anda untuk memastikan lini produksi tetap optimal dan siap menghadapi peningkatan kapasitas di masa depan.

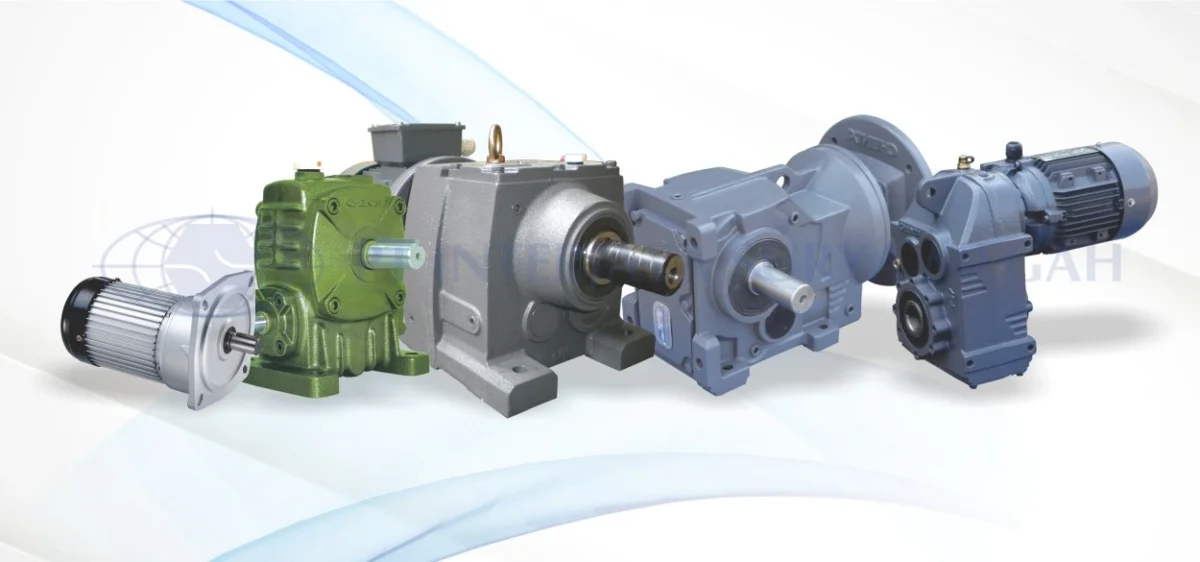

Dalam era industri yang semakin menuntut efisiensi dan keberlanjutan, pabrik-pabrik modern mulai beralih pada peralatan yang tidak hanya tangguh, tetapi juga hemat energi dan ramah lingkungan. Salah satu komponen penting dalam sistem produksi yang kini mendapat sorotan adalah gearbox dan gear motor. Keduanya memiliki peran penting dalam mengatur torsi dan kecepatan mesin produksi, namun sering kali terabaikan dalam strategi efisiensi energi. Melalui artikel ini kami akan membahas strategi teknis dalam memilih dan mengoperasikan gearbox serta gear motor yang mendukung efisiensi energi pabrik dan sustainability jangka panjang.
Gunakan Gear Motor dengan Efisiensi Tinggi (IE3/IE4)
Langkah pertama dalam mengurangi konsumsi listrik adalah memilih gear motor dengan klasifikasi efisiensi tinggi, seperti standar IE3 atau IE4. Motor dengan efisiensi tinggi dirancang untuk mengurangi kehilangan energi saat konversi listrik menjadi tenaga mekanik. Motor IE3/IE4 mampu menghemat energi hingga 20% dibanding motor standar.
Sesuaikan Rasio Gearbox dengan Beban Sebenarnya di Produksi
Sering kali perusahaan memilih gearbox dengan rasio terlalu tinggi demi “jaga-jaga,” padahal strategi ini justru dapat menyebabkan energi terbuang sia-sia. Gearbox yang tidak sesuai beban aktual akan membuat sistem bekerja tidak efisien, memicu konsumsi listrik lebih besar, dan mempercepat keausan komponen. Oleh karena itu, penting untuk melakukan evaluasi beban aktual pada lini produksi, lalu menyesuaikan rasio gearbox dengan kebutuhan sebenarnya.

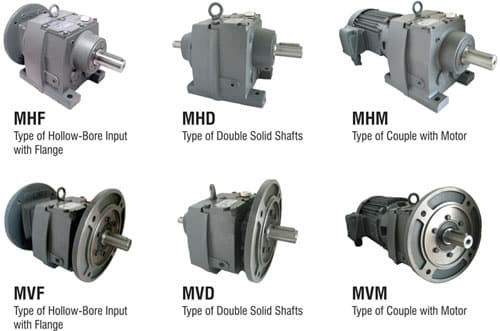

Pilih Gearbox Modular agar Mudah Di-upgrade atau Diubah
Gearbox modular menjadi pilihan cerdas untuk pabrik yang memiliki potensi perubahan kapasitas produksi. Dengan desain modular, Anda bisa mengubah atau menambah konfigurasi gearbox tanpa harus mengganti seluruh unit. Keuntungan lainnya, sistem modular lebih mudah dirawat dan diganti per bagian, sehingga efisiensi perawatan juga meningkat.
Gunakan Variable Speed Pulley untuk Operasi Fleksibel
Tidak semua proses produksi membutuhkan kecepatan motor maksimum setiap waktu. Dengan menggunakan variable speed pulley, kecepatan motor dapat diatur dinamis sesuai kebutuhan proses. Hal ini memberikan fleksibilitas yang sangat penting, terutama untuk produk dengan volume produksi yang bervariasi. Pengaturan kecepatan yang lebih presisi akan membuat konsumsi energi lebih hemat karena motor tidak perlu bekerja dalam kondisi penuh secara terus-menerus.
Pasang Sensor Monitoring untuk Mengetahui Efisiensi Real-Time
Dalam sistem modern, pengawasan performa tidak bisa hanya mengandalkan intuisi teknisi. Pemasangan sensor monitoring yang terhubung dengan sistem digital atau SCADA memungkinkan Anda memantau suhu, getaran, dan RPM secara real-time. Data ini bisa dianalisis untuk menentukan kapan motor mulai bekerja tidak efisien, kapan perlu servis, dan bagaimana menyusun jadwal tuning ulang. Selain mencegah potensi kerusakan, pemantauan seperti ini juga menjadi dasar pengambilan keputusan strategis terkait operasional dan pemeliharaan.
Gunakan Pelumas Ramah Lingkungan Berstandar Industri
Aspek sustainability tidak hanya terletak pada motor dan kontrol sistem, tetapi juga pada bahan pendukung seperti pelumas. Penggunaan pelumas sintetis berbasis bio—yang tahan temperatur tinggi dan tidak mencemari lingkungan saat terjadi kebocoran—merupakan bagian dari upaya pengurangan dampak ekologis.
Pelumas jenis ini juga umumnya memiliki umur pakai lebih panjang, sehingga mengurangi frekuensi penggantian. Pastikan pelumas yang digunakan memiliki sertifikasi industri agar tetap kompatibel dengan gearbox dan motor berperforma tinggi.
Kesimpulan
Mengoptimalkan sistem gearbox dan gear motor efisiensi energi pabrik tidak hanya berdampak pada penghematan biaya listrik, tetapi juga memperkuat komitmen terhadap praktik industri hijau. Dengan memilih motor efisiensi tinggi, menyesuaikan rasio gearbox dengan beban aktual, serta mengintegrasikan teknologi seperti sensor dan sistem modular, pabrik dapat beroperasi lebih hemat, fleksibel, dan ramah lingkungan. Semua strategi ini mendukung transformasi pabrik menuju masa depan yang lebih berkelanjutan—tanpa mengorbankan performa.
Mau Optimasi Gearbox Pabrik Sekaligus Hemat Energi?
Dengan tim berpengalaman PT Interjaya Surya Megah siap bantu Anda memilih gear motor berkualitas yang mendukung efisiensi energi, fleksibilitas sistem, dan kebutuhan jangka panjang pabrik modern. Hubungi kami hari ini untuk mendapatkan rekomendasi gearbox & gear motor terbaik untuk lini produksi Anda!

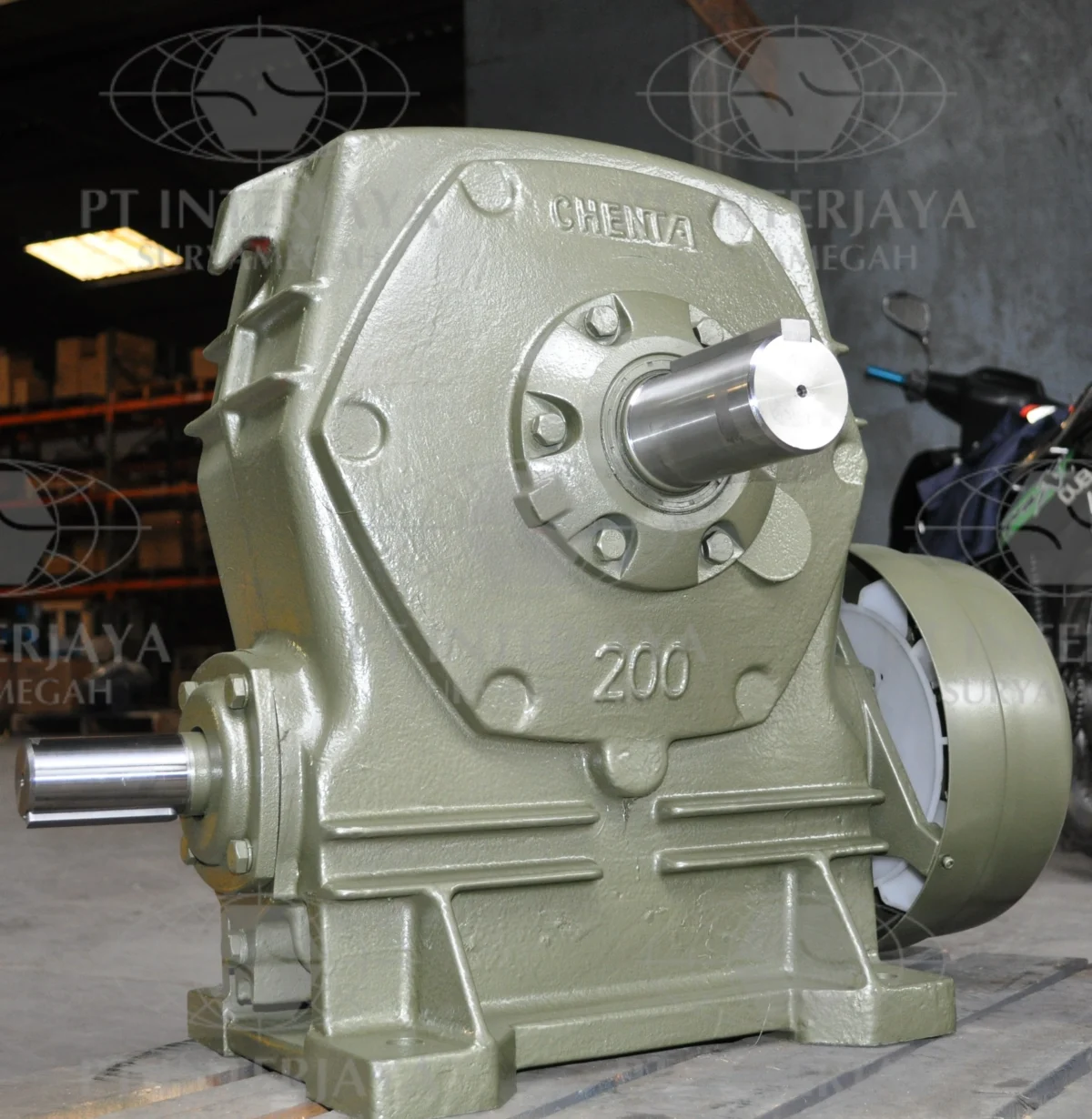

Di tengah tuntutan efisiensi produksi yang terus meningkat, menjaga performa gearbox menjadi bagian penting dalam keberlangsungan operasional industri manufaktur. Gearbox tidak hanya berfungsi sebagai penggerak, tetapi juga penentu efisiensi energi dan umur pakai mesin secara keseluruhan. Artikel ini membahas strategi optimalisasi gearbox mulai dari pemilihan yang tepat, perawatan rutin, hingga pemanfaatan teknologi modern untuk mencegah kerusakan besar.
Pentingnya Memilih Gearbox Sesuai Spesifikasi Beban Kerja
Gearbox harus disesuaikan dengan beban kerja aktual agar tidak cepat aus atau overwork, diantaranya agar dapat mengurangi konsumsi daya dan menekan biaya operasional dan mengurangi kesalahan yang bisa berujung pada kerusakan dini dan waktu henti produksi yang merugikan. Pemilihan gearbox yang tepat sejak awal akan sangat menentukan stabilitas dan efisiensi sistem produksi, agar lebih memahaminya, baca artikel kami tentang Pentingnya Memilih Gearbox untuk Keberhasilan Dalam Industri.
Rutin Memeriksa dan Menjaga Level Oli Gearbox
Oli merupakan pelumas utama yang menjaga gesekan antar komponen tetap minimal. Jika level oli rendah atau kualitasnya menurun, risiko kerusakan internal meningkat. Oleh karena itu sebaiknya lakukan hal seperti:
Pemeriksaan Berkala: Cek level oli minimal seminggu sekali atau sesuai standar operasional pabrik. Tambahkan atau ganti bila diperlukan.
Gunakan Oli Sesuai Spesifikasi: Pilih oli yang direkomendasikan produsen untuk pelumasan optimal.
Menjaga Keselarasan (Alignment) Gearbox dan Motor Penggerak
Gearbox yang tidak sejajar dengan motor penggerak akan mengalami tekanan tidak merata, yang bisa mempercepat keausan pada bantalan dan gir.
Gunakan Alat Ukur Alignment: Pastikan posisi gearbox dan motor dalam garis lurus dengan alat bantu presisi.
Pengecekan Periodik: Lakukan inspeksi alignment setiap beberapa bulan atau setelah ada perubahan instalasi.
Gunakan Pelumas Berkualitas dan Sesuai Standar
Kualitas pelumas sangat menentukan umur komponen internal gearbox. Pelumas yang salah justru bisa menimbulkan kerak, panas berlebih, atau korosi. Sebaiknya selalu ikuti rekomendasi pelumas dari pabrikan agar menjaga suhu tetap stabil dan mengurangi gesekan berlebih.
Implementasi Sistem Monitoring Getaran untuk Deteksi Dini
Sistem monitoring getaran dapat mendeteksi getaran tidak normal sebagai tanda awal kerusakan internal, jauh sebelum kerusakan terjadi secara fisik. Sensor getaran akan memberikan sinyal langsung jika terjadi anomali yang bisa diolah untuk memprediksi pola kerusakan atau keausan.
Manfaat Teknologi Predictive Maintenance
Berbeda dari perawatan reaktif, predictive maintenance bersifat proaktif mencegah sebelum rusak, seperti.
Sensor Monitoring: Gearbox dilengkapi sensor suhu, getaran, atau tekanan untuk memantau kondisi komponen.
Data-Driven Decision: Keputusan pemeliharaan didasarkan pada data aktual, bukan estimasi, sehingga lebih akurat dan efisien.
Optimalkan Performa dengan Instalasi Gearbox yang Tepat Sejak Awal
Salah satu langkah penting dalam menjaga performa gearbox adalah memastikan proses instalasinya dilakukan dengan benar. Banyak kasus kerusakan dini justru disebabkan oleh kesalahan saat pemasangan awal. Kesalahan yang sering terjadi meliputi:
Ketidaksejajaran antara gearbox dan motor, yang menyebabkan getaran dan tekanan tidak merata.
Pemasangan baut yang tidak sesuai torsi, bisa terlalu kencang atau terlalu longgar, menyebabkan keausan atau keretakan dudukan.
Pondasi yang tidak stabil, membuat gearbox bekerja dalam posisi miring dan menimbulkan ketegangan mekanis.
Untuk mengatasinya, gunakan teknisi berpengalaman dan alat pengukur alignment presisi. Perhatikan juga kondisi pondasi dan ikuti semua panduan pemasangan dari produsen.
Kesimpulan
Optimalisasi gearbox tidak hanya soal memilih produk yang tepat, tetapi juga menjalankan strategi perawatan dan monitoring yang sistematis. Dengan pendekatan yang terstruktur dan pemanfaatan teknologi terkini, industri dapat meningkatkan efisiensi, mengurangi downtime, dan memperpanjang usia peralatan secara signifikan.
Rekomendasi Distributor Spare Part Genset Terbaik
Memastikan performa gearbox tetap optimal dimulai dari pemilihan produk yang tepat dan instalasi yang benar sejak awal. Jadikan langkah optimalisasi Anda lebih efisien dengan beralih spare part berkualitas seperti gearbox dari PT Interjaya Surya Megah. Kami menawarkan berbagai solusi gearbox industrial dengan teknologi terbaru dan dukungan purna jual yang terpercaya.

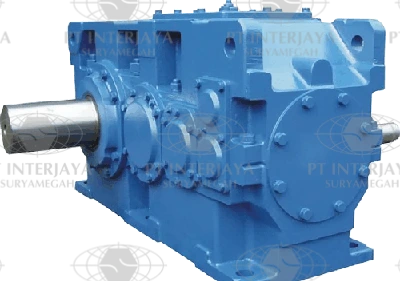

Gearbox adalah komponen vital dalam berbagai jenis mesin dan kendaraan, berfungsi untuk mengatur dan mengoptimalkan kinerja mesin. Berikut ini adalah enam fungsi utama gearbox yang penting untuk diketahui:
1. Pengubahan Kecepatan Output
Gearbox mengubah kecepatan output dari mesin untuk menyesuaikan dengan kebutuhan operasional. Dalam mesin yang berputar dengan kecepatan tinggi, gearbox dapat menurunkan kecepatan output agar lebih sesuai dengan kebutuhan alat yang digunakan. Misalnya, dalam industri otomotif, gearbox memungkinkan kendaraan untuk berakselerasi dengan cepat di gigi rendah dan melaju dengan kecepatan tinggi di gigi tinggi. Di industri manufaktur, gearbox digunakan dalam mesin-mesin produksi untuk menyesuaikan kecepatan putaran alat sesuai dengan proses produksi yang diperlukan.
2. Penyesuaian Torsi
Gearbox juga berfungsi untuk meningkatkan torsi saat kecepatan rendah. Torsi adalah gaya rotasi yang dihasilkan oleh mesin, dan gearbox dapat mengubah rasio kecepatan untuk meningkatkan torsi yang diperlukan, terutama saat kendaraan atau mesin beroperasi pada kecepatan rendah. Ini sangat bermanfaat dalam pengoperasian peralatan berat dan kendaraan seperti truk, ekskavator, dan traktor, yang membutuhkan torsi tinggi untuk menggerakkan beban berat atau bergerak di medan yang sulit.
3. Distribusi Daya
Gearbox mendistribusikan daya dari mesin ke komponen lain seperti roda atau alat lainnya. Dalam kendaraan, gearbox menyalurkan tenaga mesin ke roda untuk menggerakkan kendaraan. Di industri, gearbox digunakan untuk mengalirkan tenaga dari motor utama ke berbagai mesin produksi. Distribusi daya yang efisien sangat penting untuk mengoptimalkan kinerja dan mengurangi keausan pada komponen mesin, sehingga memperpanjang umur operasional dan mengurangi biaya pemeliharaan.
4. Pembalikan Arah
Gearbox memungkinkan perubahan arah gerak, yang penting untuk peralatan seperti traktor atau mesin pemotong. Fitur ini memungkinkan mesin untuk bergerak maju atau mundur sesuai kebutuhan operasional. Misalnya, pada traktor pertanian, pembalikan arah sangat penting untuk manuver di lapangan, sementara pada mesin pemotong, hal ini memungkinkan peralatan untuk bekerja di kedua arah untuk efisiensi yang lebih baik.
5. Keamanan dan Perlindungan Mesin
Gearbox berperan dalam melindungi mesin dengan menghindari beban berlebih saat kondisi operasional yang ekstrem. Beberapa jenis gearbox modern dilengkapi dengan sistem pengaman yang dapat memutus aliran daya ketika terdeteksi beban berlebih, sehingga mencegah kerusakan pada mesin. Ini sangat penting dalam aplikasi industri dan otomotif, di mana beban operasional yang tinggi dapat menyebabkan kerusakan signifikan jika tidak dikelola dengan baik.
6. Efisiensi Energi
Gearbox berkontribusi dalam meningkatkan efisiensi energi mesin melalui manajemen kecepatan dan torsi yang tepat. Dengan mengoptimalkan transmisi tenaga, gearbox memungkinkan mesin bekerja pada efisiensi puncaknya, mengurangi konsumsi bahan bakar dan emisi. Misalnya, kendaraan dengan transmisi otomatis yang dioptimalkan dapat mencapai efisiensi bahan bakar yang lebih baik dibandingkan dengan transmisi manual, karena gearbox secara otomatis menyesuaikan rasio gigi untuk menjaga mesin pada kecepatan optimal.
Kesimpulan
Gearbox adalah komponen yang sangat penting dalam berbagai aplikasi industri dan otomotif. Dengan fungsinya dalam pengubahan kecepatan output, penyesuaian torsi, distribusi daya, pembalikan arah, keamanan dan perlindungan mesin, serta efisiensi energi, gearbox memastikan bahwa mesin dan kendaraan beroperasi dengan optimal dan efisien. Memahami fungsi-fungsi ini dapat membantu dalam memilih dan merawat gearbox untuk berbagai kebutuhan operasional.
Rekomendasi Distributor Gearbox Terbaik
Setelah menggali lebih dalam tentang enam fungsi penting gearbox, inilah saatnya untuk mengambil langkah selanjutnya. Kunjungi PT Interjaya Suryamegah, distributor terpercaya yang siap menyediakan solusi gearbox terbaik untuk kebutuhan industri Anda. Jangan lewatkan kesempatan untuk mendapatkan produk berkualitas tinggi dan layanan terpercaya dari kami!
